摘要：针对以往各战场信息终端之闯通过超短波电台实现无线通信，以此来共享战场态势信息的繁琐途径，在此提出并设计一种基于GPRS网络传输战场态势图的方式来共享战场态势信息。在此基础上，采用基于SVG规范的XML文档来记录战场态势信息，以便于网络传输，这种方法使得战场态势信息的表达直观全面，而且大大缩短了战场信息共享的时间，提高了作战效率。
关键词：GPRS；μC／OS-Ⅱ；SVG；战场态势

0 引言

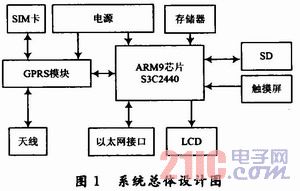

    信息终端之间的战场态势信息传递，通常情况下采用无线电台来实现，无线电台与各终端系统之间采用串行通信模式。该方式多了无线电台这个中间媒介，过程繁琐且安全性不高，如果各信息终端之间可以直接实现战场态势信息共享，不仅简化了信息传输过程，增强了安全性，而且提高了战场效率，本文设计了基于GPRS的终端通信模块，在战术标图中采用SVG对军标符号进行表示，以XML文档对完成的战场态势图进行解析表述，而后利用GPRS模块连接Internet网络，实现XML文档的网络传输，从而实现战场态势信息的共享，系统总体设计如图1所示。

1 硬件设计
    (1)微控制器选择。该终端的微控制器采用三星公司的S3C2440 32 b RISC处理器。这是一款专为手持设备而设计的芯片，它采用ARM920 T内核、新型AMBA总线架构，是一款高性能、高集成度、低功耗的芯片。S3C2440主频400 MHz，理论寻址空间为4 GB，但其中有3 GB的空间预留给了微处理器内部的寄存器和其他设备，所以外部寻址空间为1GB。
    (2)液晶显示电路。S3C2440含有内置的LCD控制器，它可以将显示在LCD上的数据从系统内部的数据缓冲区通过逻辑单元传送到外部的LCD驱动器中，它可以支持不同分辨率的显示，同时支持STN—LCD和TFT—LCD，在该系统中选用的是由Sharp公司生产的TFT—LCD器件LQ080V3DG0 1，该器件的分辨率为640×480。系统配置触摸屏，操作方便。
    (3)GPRS模块。GPRS模块采用的是德国西门子MC39iGSM／GPRS终端，它设计小巧、功耗很低，具有RS 232接口，可通过串口与S3C2440A相连，此外，它的配件有天线，电源，支持短信收发、语音、传真、GPRS上网、数据传输等功能。
    (4)存储器模块：在该系统中，选择16 Mb(1M×16b)的AM29LV160D NOR FLASH芯片作为程序存储器存放引导程序、操作系统和用户程序；128 Mb(16M×8b)的K9F2808UOC NAND FLASH芯片作为文件存储器，存放数据文件；64 Mb(4 Banks×1MX 16 b)HY57V561620 SDRAM芯片作为数据交换存储器。由于终端涉及到对图形信息的编辑，牵扯到大量的军标、文字等地图元素，因而扩展了2 GB的SD卡存储器。
