摘  要：电力线载波通信（PLC）芯片将随智能电网和物联网的全面建设引来爆发增长。电力线载波通信的关键就是设计出一个功能强大的电力线载波专用modem芯片，可以从调制方式、传输速率、通信频率、通信功率、EMI标准、芯片技术等方面开展研究。最后指出了我国电力线载波芯片的发展方向。

　　一、电力线载波芯片市场前景

　　电力线载波通信（PLC）芯片作为改造传统电网的主要手段，并且作为物联网通信的有力补充，将随智能电网和物联网的全面建设引来爆发增长。中国半导体行业协会CSIA预计至2014年，总需求将达到5*万片，未来5年复合年增速（CAGR）将达到61%，国内电力线载波芯片销量预测见图1。需求增长来自三方面：首先受益于智能电网建设。电力线载波通信以电力线作为传输媒介，不需再次投资，将成为智能电网通信的主要手段，因此智能电网建设将直接带来PLC 芯片的需求增长，如电能表需求增长在9%左右。其次来自渗透率提升。目前处于智能电网建设初期，PLC芯片利用率还很低，但作为未来智能电网通信的主要技术，其渗透率必将大幅提升。如目前载波电能表的市场占比仅为5.2%，但未来有望达到40%。最后还将受益于物联网建设。电力线通信也将成为物联网通信的主要补充，未来PLC应用中除智能电网的电能管理外，物联网的工业控制应用将占16.8%，智能家居应用将占8.0%，安防监控将占1%。

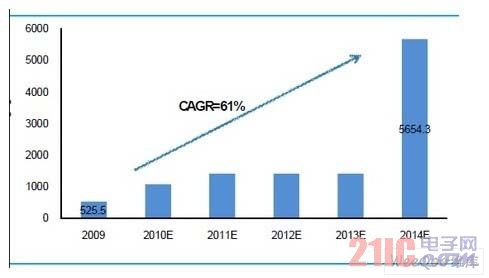

图1  国内电力载波芯片销量预测

　　二、电力线载波芯片的市场需求空间

　　预计到2014年，我国电力线载波芯片的市场应用份额中（见图2），除了应用于智能电网的电能管理外，工业控制应用将占16.8%，智能家居应用将占8.0%，安防监控将占1%。

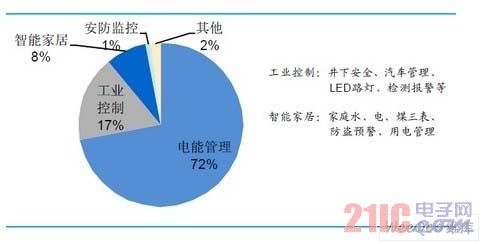

图2  2014 年我国电力线载波芯片应用市场预测

　　1、智能电网市场需求

　　配合中国的用电制度改革，以计算机为基础的自动抄表系统成为电力部门响应国家这一政策的解决方法。自动抄表系统目前主要有有线通信技术和电力载波通信技术两种。有线通信技术作为传统方法，以其稳定性占有优势。但有线通信铺线工程浩大，而且容易被人为损坏；同时居民楼已建成，再在墙壁表面拉线，不能让居民接受。电力载波通信技术能有效解决上述问题，它利用现有交流电源线
电源线

　　电源线是用作电气组件或设备与电源的连接线，通常来说指电线与其一端连接的插头或尾插的集合体，是电器产品的基本零部件之一。电源线分为电线和插头两部分。 [全文]

作为通信线路，省去了不切实际的铺线工程，优势明显。自动抄表系统还适用于水表、煤气表等家用生活表。

　　目前主要通信方式有电力线载波、无线通信、电话线、光纤
光纤

　　光纤是一种传输介质，是依照光的全反射的原理制造的。光纤是一种将讯息从一端传送到另一端的媒介，是一条以玻璃或塑胶纤维作为让讯息通过的传输媒介。通常光纤与光缆两个名词会被混淆。多数光纤在使用前必须由几层保护结构包覆，包覆后的缆线即被称为光缆。光纤外层的保护结构可防止周遭环境对光纤的伤害，如水，火，电击等。光缆分为：光纤、缓冲层及披覆。光纤和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是15mm~50mm， 大致与人的头发的粗细相当。而单模光纤芯的直径为8mm~10mm。芯外面包围着一层折射率比芯低的玻璃封套， 以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。光纤通常被扎成束，外面有外壳保护。 纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。 [全文]

、电缆
电缆
　　电缆是一种用以传输电能信息和实现电磁能转换的线材产品。既有导体和绝缘层，有时还加有防止水份侵入的严密内护层，或还加机械强度大的外护层，结构较为复杂，截面积较大的产品叫做电缆。 [全文]

等，各种通信方式对比见表1。无线通信可靠性差，不适合在恶劣环境中使用，尤其是不适合电力公司以变压器
变压器
　　变压器（Transformer）是利用互感原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。变压器是变换电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。它由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 [全文]

为单位的计量方式；光纤成本高，安装施工不便，尤其在目前电网和通信网无法实现融合下，电力公司不可能再铺光缆；电缆和电话线需要将所有电表用导线连接，建设成本高，难以维护，不适合大范围使用。电力线载波通信以已有的电力线为载体来传送网络信息，因此几乎不需要基础建设投资和日常维护费用，而且由于电力线在现代生活中已无处不在，可不受布线困扰和无线环境影响，实现大范围覆盖。
