信息侦察在现代战争中的地位和作用日益突出，我国大部分地区自然环境复杂，依靠现有的侦察手段是难以获得完整的战场动态信息，基于此，主要以信息环境为背景，采用基于声、红外、磁、振动等被动探测体制的识别技术，研制了一种分布式的智能无线信息侦察传感系统。该智能无线信息侦察系统能够经受得住恶劣条件和激烈的对抗环境，并且具有高效率、高可靠、高稳定、抗干扰、防破译、环境适应性强等特点。
关键词：信息侦察：被动探测体制；智能；无线

    战场信息侦察是夺取信息资源的基础和前提，现代战争的信息侦察是全方位的立体侦察，空中、地面、水下都成为抢占信息空间的阵地。利用大量的传感器分布在敌后战场来了解战场环境的变化和探测敌方的动向已成为一种必不可少的地面侦察手段。本文所设计的分布式智能无线信息侦察网络利用多传感器和信息融合技术能够对复杂环境下的战场信息进行全方位的侦察，能够准确地了解战场敌情，提高了战场情报的准确性。

1 系统设计
1．1 总体结构
    本系统主要是由四个分机单元与一个主机单元共同组建一个专用的信息侦察局域网，系统总体设计如图1所示。目标信号由多传感器分机单元模块接收，经A／D转换成数字信号，再由控制模块与CPU系统共同完成原始数据的数据处理，接着把处理后的数据通过数据接口送给无线收发模块，由无线收发模块进行数据传输交换，并把数据上传到指挥中心。

1．2 多传感器节点设计
    多传感器分机单元模块主要是对目标信号进行采集，并将采集到的数据进行相应的处理，最终由无线模块发送出去。其结构如图2所示。

    多传感器分机单元模块采用基于声、红外、磁、振动等被动探测体制的识别技术，应用了全新的信息侦察技术和信息融合技术，即对来自多源的数据和信息进行检测、互联、相关、估计和综合等多层次多方面的处理，以获得准确的状态和身份估计、完整而及时的信息态势和威胁估计，不仅使系统组合的结构更加合理，而且综合利用多种传感器信息的互补性和冗余性，提高了信息的确定性和可靠性。
2 无线数字传输模块的设计
    本模块采用国际最新的无线数字传输芯片(Chipeon公司的CC1020)、新型高速AVR单片机及相关的接口电路设计而成，为了达到体积小、功耗小、距离远、工作稳定可靠等设计要求，其结构如图3所示，主要采用了以下新技术。

    (1)系统内设数字滤波器，不需外接滤波器；
    (2)内置位同步锁相环，实现数据的同步解调，可以同时输出数据和位时钟，所以收到的数据稳定，抗抖动；
    (3)高速低功耗AVR单片机，完成对收到的无线噪声的识别和过滤，真正做到数据通信的“所发即所收”。单片机还完成“收”“发”的自动控制，不发数据时为常态“收”状态，发数据时自动转换为“发”状态。无线数字传输模块的组成如图3所示。

3 分布式智能无线信息侦察局域网络的控制

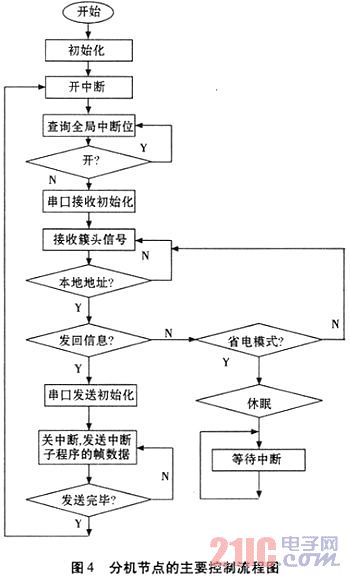

    局域网各分机单元节点的通信控制结构相同，而局域网的通信控制及相关的信息处理均由主机单元完成。传感器分机节点的主要控制流程如图4所示。主机单元的主要控制流程如图5所示。
