5．1 电压取样和过压保护

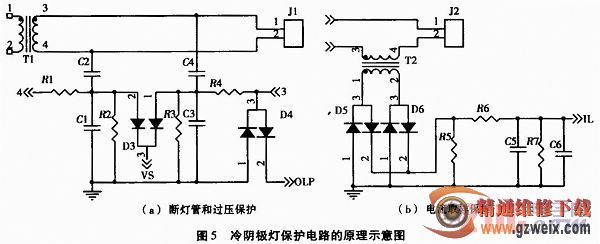

    图5(a)中所有灯管的VS端连在一起，并连到驱动IC的相关功能引脚。一般灯管在刚启动的时候，驱动IC输出的PWM波占空比由小到大张开，使变压器高压端输出电压由小到大变化。通过C2、C1分压出来的电压和C4、C3分压出来的电压经过D3形成一个逐渐增加的电压，当此电压达到驱动IC内部规定的电压值时，驱动IC保持住此时的PWM占空比并判断是否点火成功。如成功后，当驱动IC收到此反馈电压的值超过3 V，就判断过压，关闭输出，进入保护。
5．2 灯管断路取样
    在设计的时候灯管断路的检测采取了分开检测的方法，即第一路通过C4、C3分压经过R4的电压和第3路同样方法输出的电压连在一起经过D4形成一个参考电压，利用此电压来判断灯管的断路情况，所有通路的OLP电压连在一起，连到驱动IC相关功能引脚。当某路灯管断路的时候对应路的OLP电压会变低，由于与门的作用，会导致连到驱动IC的反馈电压变低，驱动IC关闭输出，进入保护。
5．3 电流取样
    见图5(b)，经过T2降压，D5、D6整流，通过R6和R5变比，输出一个参考值IL。根据此IL值驱动IC就可以很方便地知道负载情况，通过改变占空比调节屏的亮度。

6 总结
    CCFL有一些特殊性能，必须仔细考虑以最大化其效率、寿命和实用性。然而，这些特性带来了一些特殊的设计挑战，只有不断地总结和实验、改进才能使冷阴极灯发挥最大的功效，优化LCD TV的性能和安全性。
