一台创维32L01HM型液晶电视，开机后无图、无声，并且开机Logo为竖条，如图1所示，随后显示的蓝屏下边也出现竖条，如图2所示。



    分别从AV1、AV2端子输入信号，均无图、无声，判断故障出在主板上。试用V59型万能主板点屏，图像正常，说明判断正确。

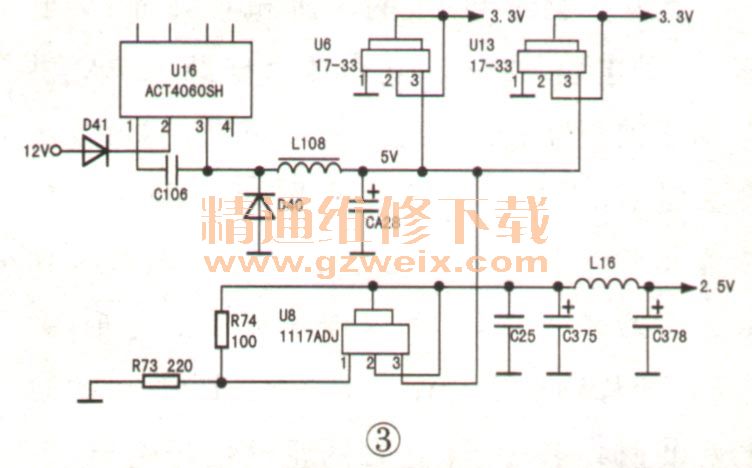

    根据故障现象分析，判断DDR电路有故障。测DDR的供电为0.84V，正常值应为2.5V。该机DDR、型号为HY5DU2B1622FTP-4，其供电电路如图3所示。开关电源输出的12V电压先经DC-DC转换块U16
（ACT4060SH）转变成5V直流电压，再经U18（1117ADJ）转换为2.5V直流电压，供给DDR。

    测U16②脚电压为11.2V、U8③脚电压为5.1V，但U8的②脚电压为0.84V，说明U16正常，问题出在U8及其外围元件中。测U8①脚电压为0.44V，不正常，正常值应为1.36V。取下分压取样电阻R74、R73测量，均正常；断开L16后U8输出电压不变，说明U8不良。将U8换新后试机，图声俱佳，故障排除。
