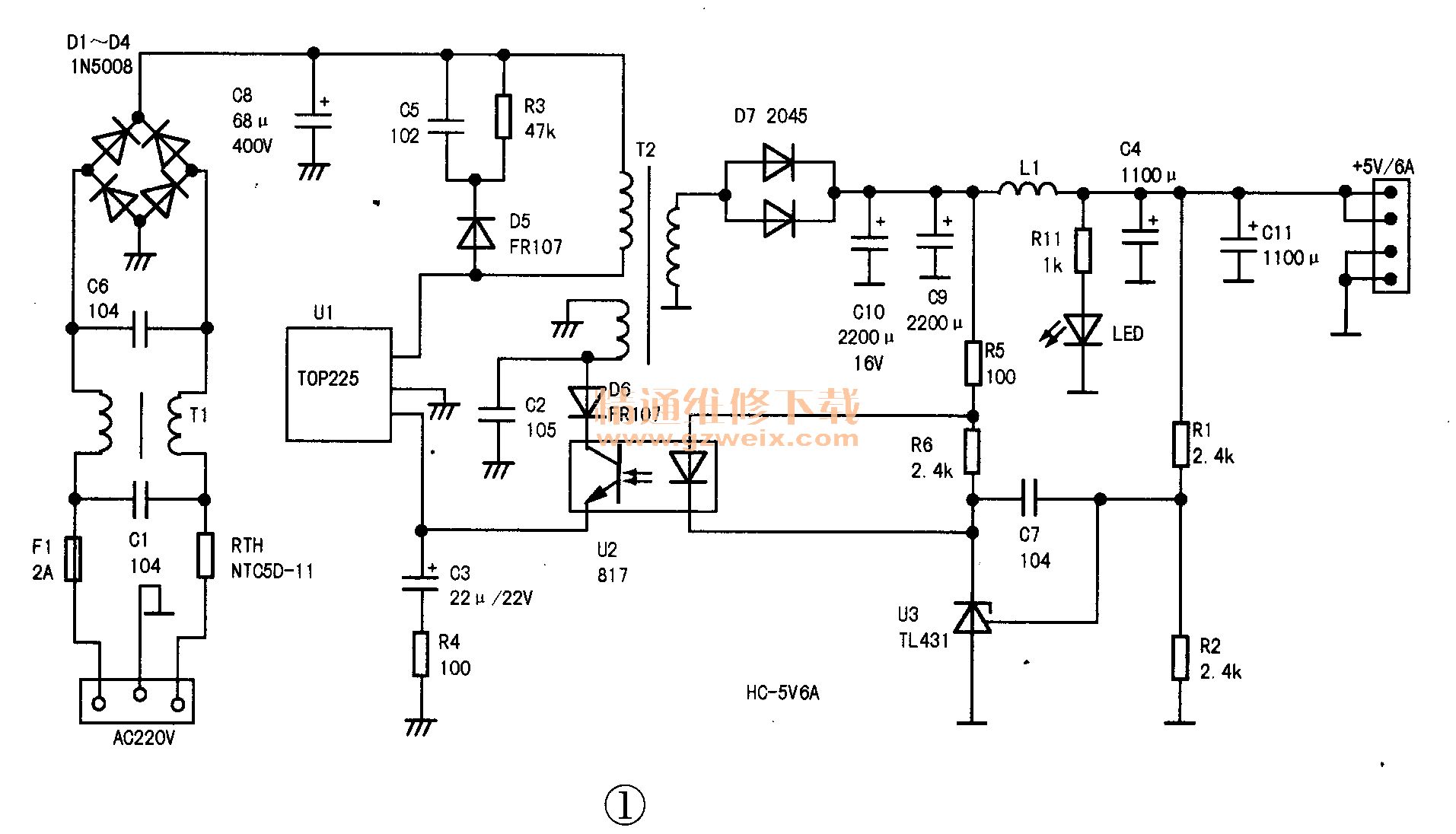

H3C系列交换机一般采用单独5V供电的方式，不过因工作电流比较大并且长期通电工作，所以相对来说容易损坏。图1是笔者根据实物绘制的原理图，PCB板上标识为HC-5V6A，供大家维修时参考之。

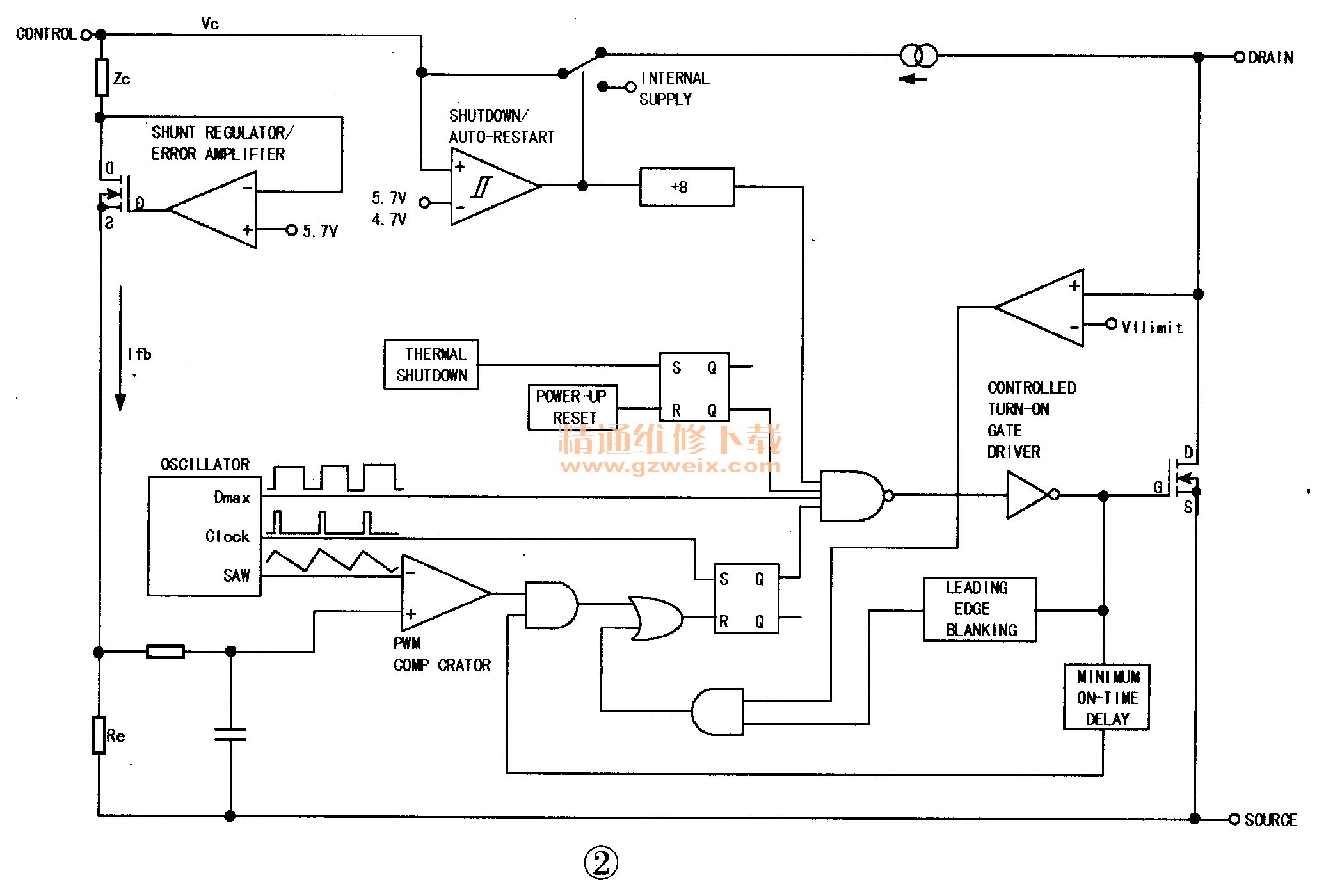

    HC-5V6A电源的核心是离线式PWM电源专用芯片TOP225（TO -220封装），该芯片是美国Powergration公司生产的三端隔离式脉宽调制单片开关电源集成电路，它将PWM集成电路和FET集成在同一芯片中，具备PWM型开关稳压电源所需的全部功能，内部框图如图2所示。从图2中可知：TOP225内部集成了PWM式开关电源所需的大部分电路，工作原理与普通的开关电源大同小异。TOP225工作时的输出功率视输入电压而定，当电源输入电压稳定在100/115/230V±5％时，其输出功率能达到100W，当输入电压在85V -265V之间时，其输出功率能达到60W。

    检修方法：因工作电流大，当无电压输出时首先检查次级整流二极管是否击穿，若看到保险F1明显熔断，则需要查300V整流电路及TOP225本身是否损坏；若＋5V输出电压正常，交换机也能工作，只是交换传输速度变慢，这时可以更换次级输出虑波电容试试。
