一台格兰仕WD800G型微波／光波炉，开始是断续加热，后来完全不能开机工作。插上电源有通电显示，按动选择按钮有变化，就是不能进入微波和光波加热状态。

    微波炉不能进入工作状态，原因有以下几个方面：(1)微波、光波管坏；(2)高压二极管坏（烧保险）;(3)散热风扇未工作（高温）;(4）门控开关中任一个不良或损坏；(5)低压控制电源损坏；(6)微处理控制系统故障、包括晶振坏、⑤脚供电异常、⑦脚复位电路供电异常、继电器损坏、开关三极管不良等。

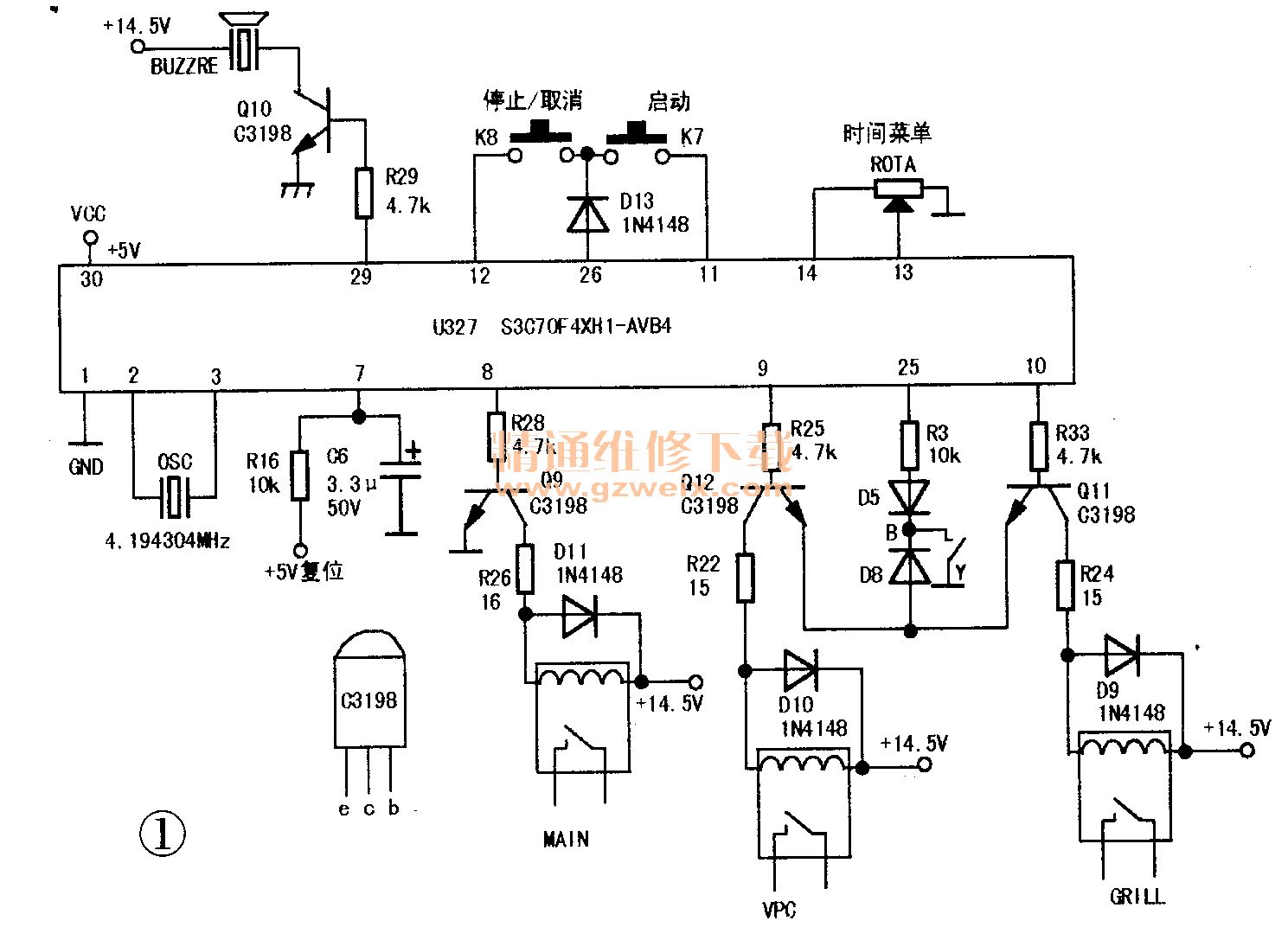

    拆开上盖，看交流保险完好（但不能说明高压部分无问题），试通电，面板有显示，扭动时间菜单电位器，显示器有变化。按“停止／取消”键，蜂鸣器有叫声，但按启动按钮不能开机。断电，先检查微波管、高压二极管、散热风扇、门控开关、高压电容等元件，均在正常范围之内，看来故障源应在控制电路板上。取下电路板上的四组连线，焊下微波管及微波控制用的零线B,Y（见图1），将一根带保险的电源线与控制变压器初级相接，先通电测其低压控制电源的情况，此低压供电共分三路：一路为6V给显示器供电；一路为14.5V为继电器、蜂鸣器供电；另一路则是由14.5V变为5V，供CPU工作和复位用。


    将B,Y用一导线短路，用小改锥试分别短接Q9,Q11,Q12的c,e极，继电器都能吸合，通断也正常，证明继电器状态良好。断电，分别脱脚测三极管Q9,Q11,Q12阻值都在正常范围内。通电再测关键点的电压，CPU的30脚为供电电压5V，正常。测⑦脚复位电压只有0.75V，不正常，5V经R16降压后不会这么低。焊下R16与CPU⑦脚相连的一只脚，测其电压为4.6V正常，又测C6(3.3μF）正常，焊上R16，再测⑦脚电压仍然为0.75V。复位电压低，不能清零，微波炉当然不会工作，至此也说明CPU损坏，征求用户意见后，购回一块S3C70F4XH1-AVB4集成块，仔细焊回，再通电，微波、光波均恢复正常的工作状态。

    需要注意的是，微波炉在试验加热时不能空烧，要放一碗水在里面，千万不能用金属容器，否则易损微波管。
