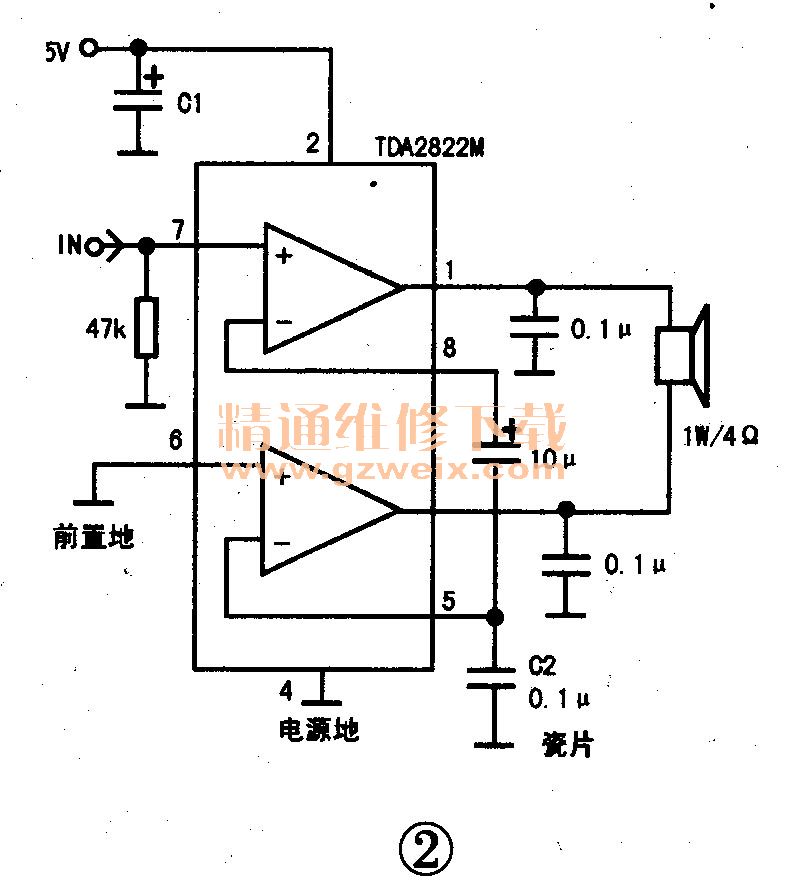

接修一台使用电脑USB供电的小功放，故障现象是指示灯亮喇叭无声，拆开机壳发现两只贴片功放块LM4871表面已经鼓包，其必坏无疑。由于手边无LM4871，决定用TDA2822M代换，相关电路见图1、图2所示：


    图1是LM4871 BTL的应用电路，电脑USB口5V供电情况下，4Ω喇叭时有约1.5W输出功率。TDA2822MBTL应用时，4Ω喇叭时有约1.2W输出功率，性能参数上完全可以满足要求。

先把TDA2822M用胶固定好，各脚用细线连接即可，改装完毕试听音质良好。
