3. TMDS接口

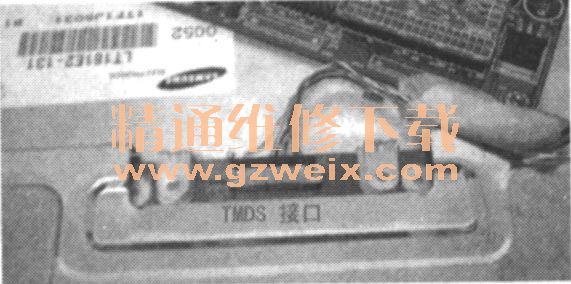

TMDS全称TransitionMinimized Differencial Signaling，即最小差分信号，这种屏相对于前两种接口的屏来说，用量很少，是一种类似于LVDS的接口，主要有LTM150XL =P01单6 TMDSTM150XG -22L04单6-TMDS、LG LP141X1单6-TMDS、LG LM150X1 （A2AP）单6-TMDS、LC151X01 （A3）单6-TMDS、TOSHIBA LTM15C428单6 –TMDS、HSD150MX22单6-TMDS、LT 150X1-131单6-TMDS、LT 181E2-131及LT170E2-131等。图5所示为TMDS接口的屏。
表1是三星公司LT170E2-131液晶屏的屏线接口定义，大家注意看和普通LVDS接口有什么不同。

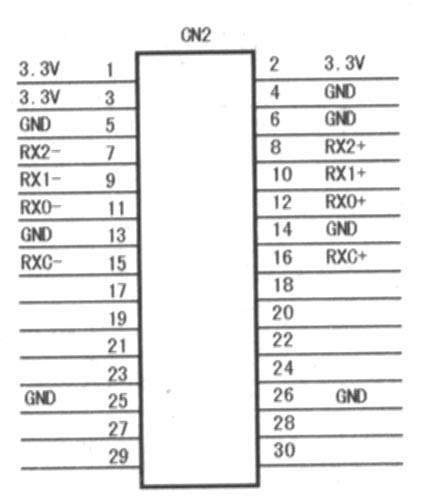

图6所示为乐华TMDS接口专用驱动板屏线接口定义。
4.RSDS接口
RSDS全称是Reduced SwingDifferential Signaling，即抑制摆幅差分信号接口，是一种差分信号协议，它与LVDS（低压差分信号）类似，区别在于针对的应用不同。采用RSDS接口后，系统可以改善TCON（时序控制器）和源驱动器间的连接，提高其速度，减少互联、降低功耗和EMI。
RSDS采用了一种低电压差分摆幅（士200mV）和2:1的数据复用率，由此实现了较为简单的、功耗更低的接收结构。该源驱动可以在高达85MHz的时钟频率下工作，带有一个RSDS接口。除了它的电压摆幅与TTL接口相比较小外，这种差分信号架构还可以极大地压制高速信号通路产生的EMI。
由于RSDS接口利用双沿信号触发器以串行方式发送数据，对一个总共采用20条线的6bit应用来说，总线的总宽度只包括了9对数据信号和一对时钟信号。对传统的6bit TTL接口来说，需要36条数据线和2条时钟信号线。对于采用RSDS接口的系统来说，可以在TFT-LCD模块中做到将总线宽度整体减少47.4%o RSDS屏接口样式有50排线、双40排线、30＋50排线等几种，主要为台式机（15英寸、17英寸）。

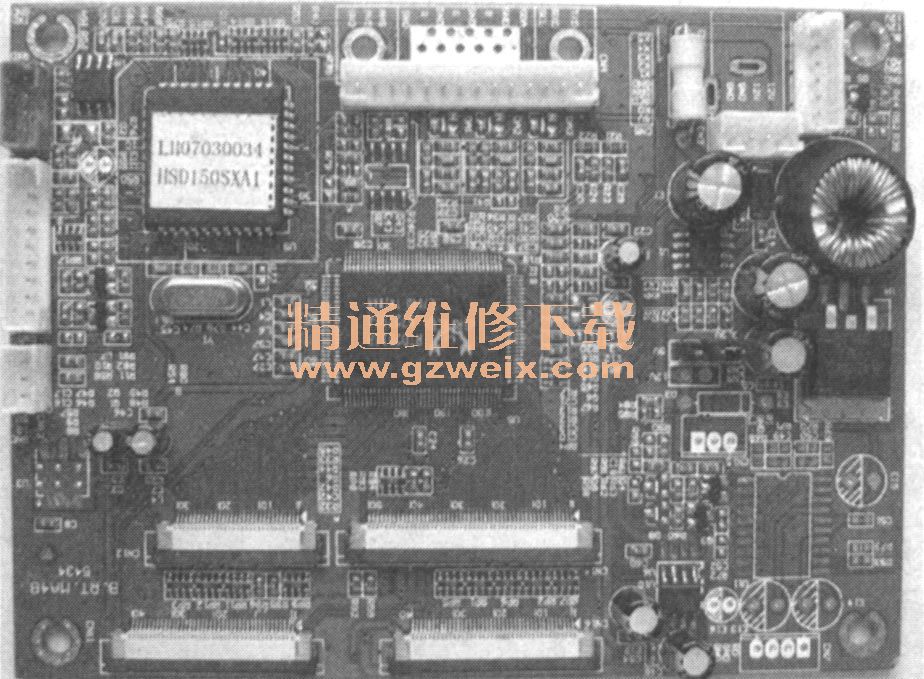

维修中经常采用的驱动板是乐华的MA4B板，该板同时还可以驱动CLAA150XG08、HSD150SX89、HSD 150SX87、LS 150X05、CLAA-170EA03、LS170E01、MT170E01等屏，具体在使用时根据不同型号的屏烧录不同的驱动程序。比如在配HSD150SXAl液晶屏时，因为这种液晶屏是单50PIN接口，只需要用一根50PIN的塑料扁平排线把液晶屏接口和驱动板的CN14连接起来即可，不需要重写驱动程序，如图7所示。

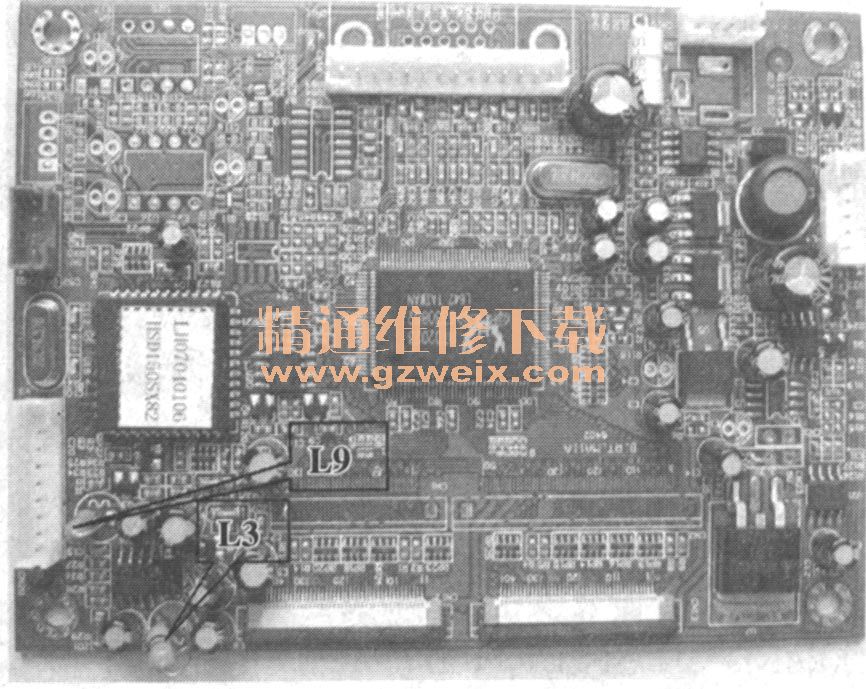

另外在联想、AOC等15英寸液晶显示器中还大量使用HSD 150SX82液晶屏，要用MA11B专用驱动板，也支持HSD150SX84液晶屏，免写驱动，在用于HSD150SX84屏时，要把驱动板上的两个电感L3和L9断开，如图8所示。
