随着社会的发展，电子产品普及得相当广泛，为了让电子产品之间能够进行信号传输，目前最常用的是USB接口，USB接口在使用时，需要进行一个插拔的动作，虽然在接口母座上的一侧设置有防呆板，然而由于USB接口上的正反标志不明显，在使用时经常插错，不能正确地将USB接口插入母座；插错时，会给USB接口的接头带来磨损，久而久之就会造成USB接口接触不良，以及母座接头损坏，这时就只有更换母座以及USB接口，给使用带来不便。
    新型设计USB接口，是一种双向USB接口，可以一次性地插入母座中，减少磨损，延长使用寿命且使用方便。

    一、双向USB接口的结构

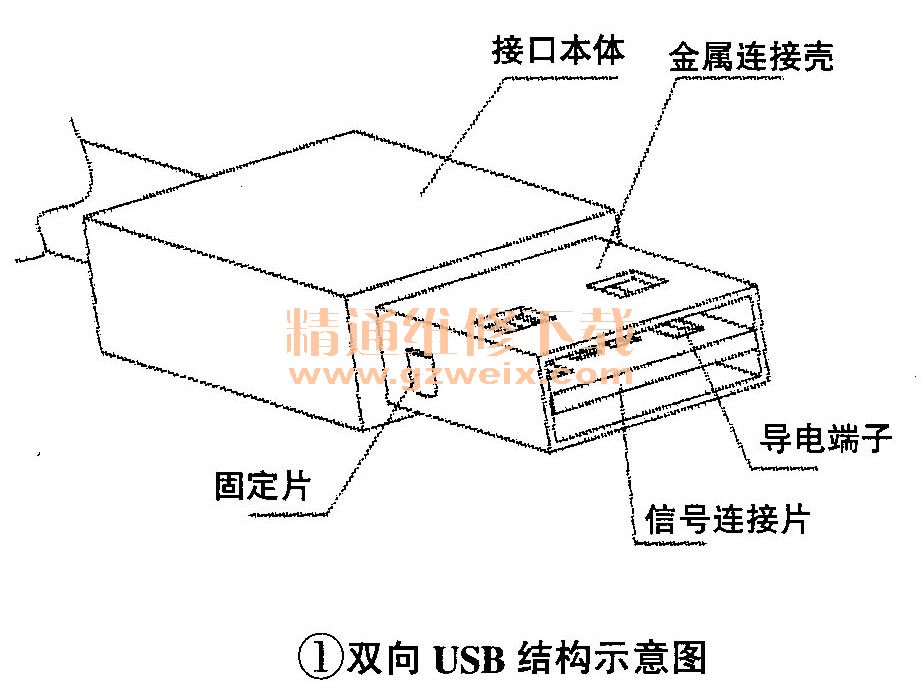

    双向USB接口的结构主要包括接口本体、金属连接壳、信号连接片、导电端子组、固定片，如图1所示。接口本体的一端连接金属连接壳，金属连接壳内设有信号连接片，信号连接片位于金属连接壳的中部，信号连接片的一端与接口本体连接，信号连接片的两个侧面为信号连接面，信号连接面设有导电端子组。

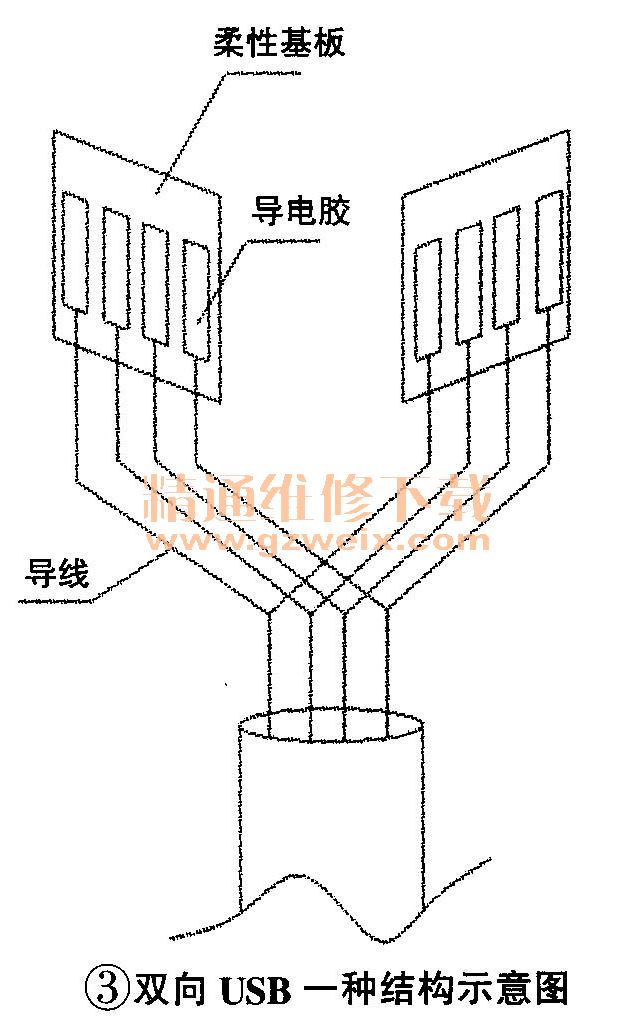

    导电端子组的导电端子一面为导电金属片，导电金属片固定于信号连接面，导电金属片的一端与接口本体连接，如图2所示。导电端子另一面为导电胶，信号连接面设有柔性基板，导电胶嵌设于柔性基板内，且导电胶的一端与接口本体连接。导电端子的导电金属片与导电胶通过导线交叉连接在一起，如图3所示。



    金属连接壳至少有一个侧面设有U形的缝隙，U形的缝隙围成一个固定片，固定片的中部向外凸起，设置固定片，可以辅助将USB接口稳固地固定于母座内，防止松脱。
    信号连接片设置于金属连接壳的中部，使得USB接口具有对称结构，因此在与母座插接时，可以不分方向，任意插接，避免因误插造成的磨损。

    二、双向USB接口与母座连接

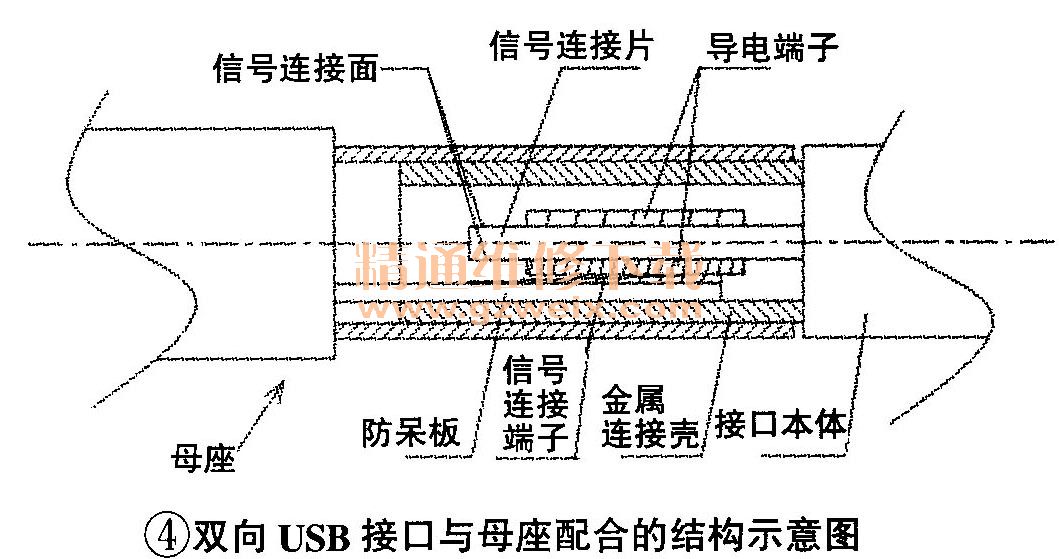

    将USB双向接口插入母座的接口内，信号连接片的一个信号连接面与防呆板相对，在信号连接片不断插入母座的接口内时，该信号连接面上的导电端子组的导电端子与防呆板上的信号连接端子抵接，并导通；从而实现USB双向接口与母座连接，如图4所示。在插拔过程中，无需考虑USB双向接口的方向，使用方便。

    目前有些USB接口在与母座连接时，由于USB接口较短，与母座连接较为松弛，造成接触不良；为了让USB接口更好地与母座紧固连接，因此在金属连接壳中至少要有一个侧面上设置有固定片，固定片的中部凸起；由于固定片只有一端与金属连接壳连接，因此具有弹性，在与母座连接时，固定片上的凸起会一直与母座的内侧抵接，起到加固作用。作为优选，于是在金属连接壳的两个相对侧面上分别设置U形缝隙及固定片。
