笔者单位北区的网络某天傍晚发生故障，查看电脑物理网络连接正常，但无法获得IP地址，而路由器所在的南区网络正常，从经验来看应该是北区无法与南区的路由器正常连接造成的，而北区与南区是通过单模光纤借助NetLink HTB-11005局域网光纤收发器来连接的。
    检修过程：查看北区的光纤收发器发现FX指示灯熄灭，说明接收不到光信号，故障原因要么是光纤折断，要么是南区光纤收发器不工作，立马跑去南区查看光纤收发器，发现所有指示灯都熄灭，很明显问题就出在此处。

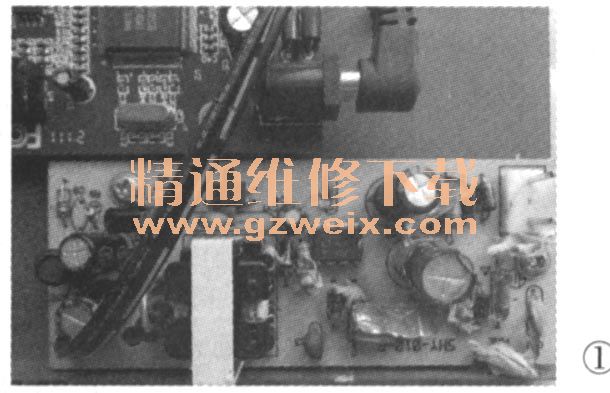

    拆开这只损坏的NetLink HTB -11005光纤收发器，目测发现电源板上的滤波电容C1已炸开，2A保险管变黑，实物见图1所示。为便于维修，笔者根据实物绘制出其工作原理图，如图2所示，整个电源是以ST意法半导体公司生产的离线开关式芯片VIPer12A为核心构成。VIPer12A是一个单封装的产品，在同一颗芯片上整合了一个专用电流式PMW控制器和高压功率场效应MOs晶体管，这样就大大减少了组件数量，从而降低系统成本。VIPer12A待机功率小于1W，因此完全符合蓝天使和节能之星等节能标准，一般特性有：



    1．自动热关断；2．高压启动电流源;3．防止输出短路导致击穿故障的打隔（HICCUP）模式；4．保证低负载条件下低功耗的突发模式。

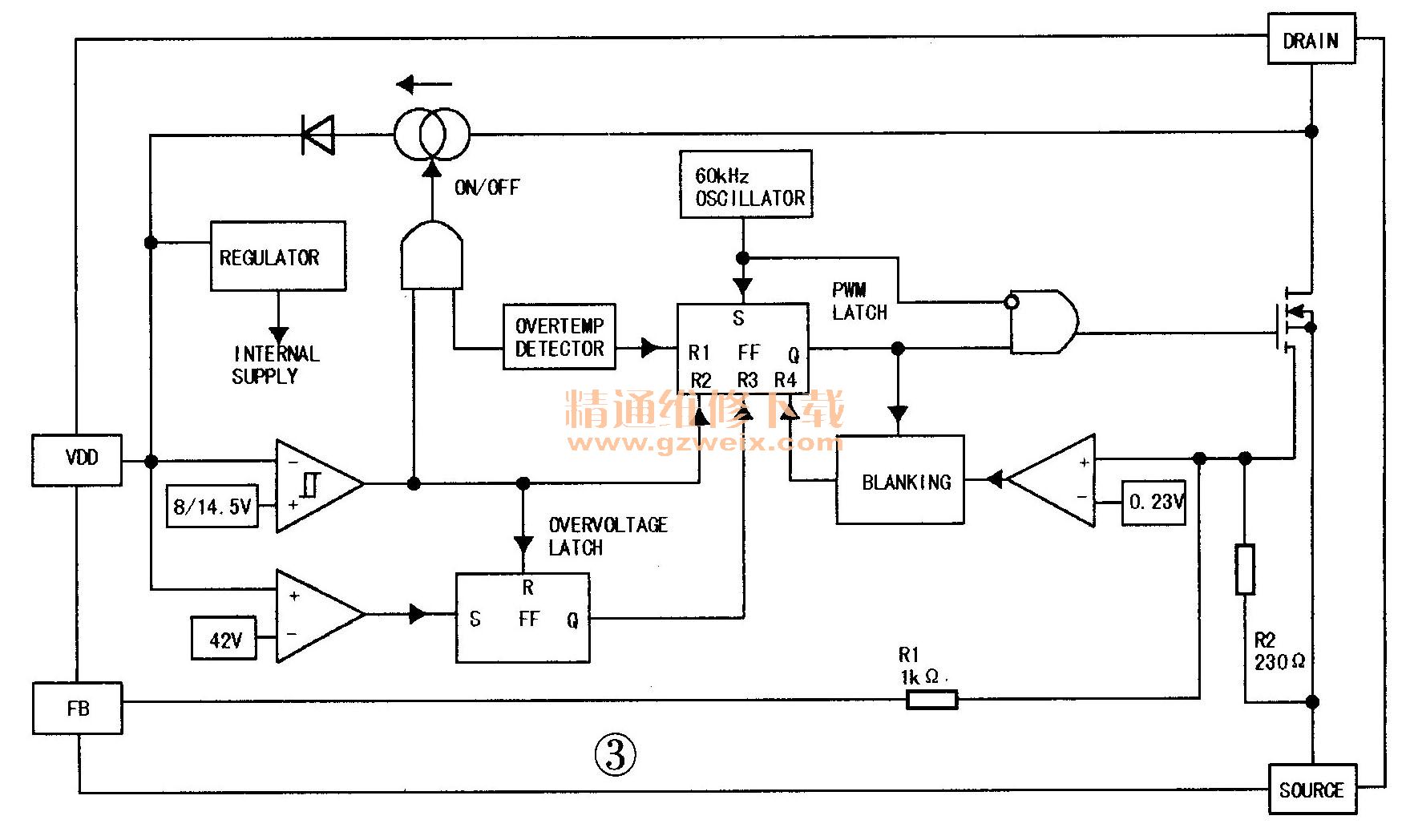

    VIPer12A内部框图参见图3，从图3中可知：功率级是含有一个快速比较器的电流式结构驱动，驱动电流来自NMOSense和feed-back（FB）两个引脚。比较器输出连接到消隐时间模块，以确保导通时间最短。只需一个外部振荡器，即可将开关频率固定在60kHz，从而不再需要额外的外部组件。其他的内部模块是内部电源稳压器和过热检测器，前者在VDD引脚上能够支持45V，后者在1700C（典型值）时提供热关断功能。该产品的系统控制是一个电流模式结构，在这个结构中，N-MOS感应电流和FB电流汇合在电阻R2上，R2上的电压取决于这个电流值的大小，这个电压与内部固定的0.23V参考电压比较，比较器的输出用于驱动场效应MOs晶体管，因此，开关频率取决于反馈电流和Id电流的大小。在本电路中，反馈回路是通过光电耦合器IC2（JC817）利用5V输出电压配合IC3（TL431 A）驱动FB引脚，以保证输入与输出之间的绝缘。监视VDD电压的是一个磁滞比较器，它能够管理启动电流生成器，事实上，只要VDD电压大于VDDon的电压值，比较器就会导通，同时给VDD电容器充电。一旦达到这个条件，功率场效应MOs晶体管便立即开始开关操作进入工作状态。突发模式工件原理是跳过相同的开关周期，以便在负载减弱时降低功耗。VIPer12A引脚功能分别为：①、②脚为内部MOs晶体管SOUR c、e极，③脚为FB、④脚为VDD、⑤～⑧脚为内部MOs晶体管DRAIN极。

    由于保险管熔断，怀疑电源板有元件击穿。经查整流管中的D1和 D4击穿，找来两只1N4007换上，查滤波电容C2正常，VIPer12A⑤～⑧脚对地电阻也在正常范围内，又用22μF/400V电容在C1位置装上，装上2A250V保险后通电测量输出端电压在5V左右，装上后光纤收发器恢复正常工作。本次维修不仅为单位节约资本，同时也节省时间，其实很多网络设备出现故障后并非“无药可救”，只要我们认真细心地去查找，一定可以自己解决的。
