FS系列沸腾式电开水器有FS-686(6kW功率),FS-9B6(9kW),FS-1286(12kW)几种机型。

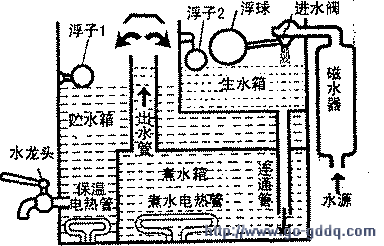

该电开水器结构如图所示。整机采用双箱体结构,不锈钢材料制成,主要由磁水器、进水阀、浮子、生水箱、连通管、煮水箱、煮水电热管、出水管、贮水箱、保温电热管、水龙头等组成。电开水器采用沸腾式煮水原理,接通水源、电源,生水经磁水器磁化后,经过进水阀进入生水箱,生水的水位受进水阀控制。
由于出水管的高度比生水箱的水位高,煮水箱与生水箱的水面持平,所以生水不能从出水管流出。当水位到达设定高度时,浮子2浮起,电路受控,煮水电热管通电发热,生水被煮沸。沸水的比重比生水轻,其水面升高,以及水沸腾时产生蒸气压力,将开水经出水管压离煮水箱进入贮水箱,当大量的开水被压离煮水箱后(剩下少量的水用于保护电热管防止干烧),煮水箱的气压被泄放,生水再充入煮水箱。开水器工作中不断重复上述过程。首次开水过程大约需10分钟,以后每两分钟完成一次过程,直到储水箱水满为止,此时浮子1浮起,电路受控,煮水暂停,保温电热管发热,开水进入保温状态供饮用。
