传统产品级信号源往往只能产生单一信号，满足不了科研和实际检测的需要。尤其在复杂的航天环境实验中，需要信号源能产生不同种类和参数可调的信号，作为系统自检时的信号输入，以此检测目标设备的工作状态和各项性能指标,为目标设备正常工作提供依据。
    现场可编程逻辑阵列器件（FPGA）具有编程方便、高集成度、高可靠性等优点。为了满足科研和实际测试要求，本文设计了一种以FPGA、高速D/A为核心，能产生多路频率可调信号的信号源系统。该系统中波形数据、控制命令字由上位机发出，通过FPGA控制在数据存储器中存储波形数据，并将波形数据读出送入DAC进行数模转换后得到相应的模拟信号波形及开关量的控制。利用上述方法设计的信号源，信号产生灵活、功能扩展方便、信号参数可调，实现了硬件电路的软件化设计，具有特殊的现实意义和广泛的应用前景[1]。
1 系统设计
    本信号源系统主要由数据输出（上位机软件）、USB数据传输接口、数据缓冲与存储（FIFO和SRAM）、控制部分(FPGA) 、数据的转换及调理（DAC、跟随器）及开关量的输出等6个模块组成。

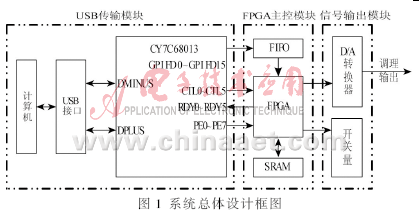

    系统总体设计框图如图1所示，其具体工作流程为：PC机发送数据至USB单片机端点FIFO，当数据大小达到512 B时，数据自动打包后送入外部缓冲FIFO。FIFO是一种先进先出的数据缓存器，它与普通存储器的区别在于没有外部读写地址线，靠空/满标志的产生来控制数据的写入与读出。在FPGA控制模块中，当FPGA接收到FIFO半满信号后，由FPGA控制将波形，数据存于SRAM中。然后FPGA控制波形数据从SRAM中取出后送D/A进行转换，经数模转换和调理电路后即得所需波形，或直接由FPGA将数据发送到继电器来控制外部供电系统的开断。

2 模块设计
2.1 USB传输部分
    USB 接口即“通用串行总线接口”，是应用于计算机领域的新型接口之一，它使得外围设备与计算机的连接更加高效、便利。USB 接口不仅具有传输速率快、即插即用、支持热插拔等特点，而且易于扩展，可以有效地解决计算机外围接口不足的问题。随着在工程实际中对数据传输的速率要求越来越高，传统的串口、并口传输已经不能满足数据传输速率的要求，而USB2.0 接口最高可达480 Mb/s 的高速传输速率，使得计算机和外围设备之间的高速数据传输成为可能。同时，USB 接口设备的普及也促使其成为数据高速传输中设备连接的首选接口。
    本设计考虑了两种USB2.0通信接口设计模式：(1) 基于USB 单片机的接口设计。例如以Cypress 公司开发的CY7C68013 单片机为控制核心而设计的USB 通讯接口；(2)基于协议转换芯片的接口设计，例如以FTDI 公司推出的FT245BM 协议接口芯片为控制核心的USB 通信接口。
    (1)USB-单片机
    CY7C68013单片机[2]的GPIF接口有16位数据线、6个RDY信号和6个CTL信号。RDY信号用于对输入的信号进行判断， CTL用于输出对外部器件的控制命令，16位数据线用于单片机与外部器件进行数据交换和传输。该芯片集成了51单片机内核、USB2.0收发器、串行接口引擎(SIE)、4 KB FIFO存储器以及通用可编程接口等模块，这些模块保证了CY7C68013与DSP、ATA等外围器件实现无缝、高速的数据传输。
    (2)USB-FIFO

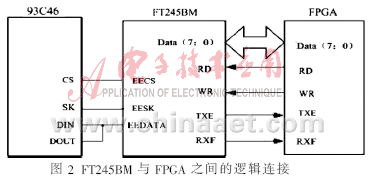

    FT245BM是由FTDI公司推出的USB协议芯片。FT245BM内含2个FIFO数据缓冲区。一个是128 B的接收缓冲区，另一个是384 B的发送缓冲区。它们用作USB数据与并行I/O口数据的交换缓冲区。FIFO是实现与外界(微控制器、FPGA或其他器件)数据互换的接口，它主要通过8根数据线DO～D7、读写控制线RD和WR以及FIFO发送缓冲区空标志TXE和FIFO接收缓冲区非空标志RXF来完成数据的交互。FT245BM与FPGA之间的逻辑连接图如图2所示。
