采用VHDL硬件描述语言，以Xilinx公司的FPGA为设计平台，设计实现了以开源软核MC8051为核心的控制单元，控制4路SSI协议模块的SoPC架构的通信控制器，并对通信控制器进行了功能仿真与验证。该控制器可灵活进行IP核模块扩展，并可作为外围处理机与TI公司TMS320C6000系列DSP进行互连通信，将慢速串行通信任务进行分离，从而减轻DSP的负担，提高系统的整体性能。

　　在嵌入式系统应用领域中，需要完成的任务越来越复杂，应用环境也越来越恶劣，要求嵌入式计算机在体积不断减小的情况下，具有更强的处理功能和较低的功耗。本文采用FPGA[1]设计技术，利用VHDL硬件描述语言[2]，将4个同步串行接口协议SSI IP核[3]模块组成一个功能可扩展的SoPC架构的从通信控制器，从而使主从控制器协同工作，保证了整个嵌入式系统在通信速度达到技术要求的前提下，能更有效地降低系统功耗与体积。

　　1 SoPC设计方法可编程片上系统SoPC(System on Programmable Chip)(或称基于大规模FPGA的单片系统)是一种灵活、高效的SoC解决方案，将处理器、存储器、I/O口等系统需要的功能模块集成到一个PLD器件上，构成了一个可编程片上系统，具有灵活的设计方式(可裁减、可扩充、可升级)，并具备软硬件在系统可编程功能。

　　图1为典型的基于IP核库的SoPC设计流程，主要是利用软硬件协同方法完成整个系统设计。

　　2 通信控制器架构模块组成

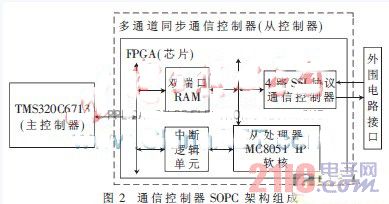

　　本文采用了一种全新的SoPC体系结构，整个嵌入式系统主要由主控制器和FPGA(从控制器)两大功能单元组成，其结构如图2所示。主控制器选用TI公司的TMS320C6713 DSP，虚框内的电路单元则为所设计的多通道同步通信控制器(也即从控制器)。通过TMS320C6713处理器芯片自带的EMIF模块与基于FPGA实现的多通道同步通信控制器进行数据交换。基于FPGA实现的从处理器内部选用MC8051 IP软核来控制和管理4路SSI协议通信控制器，TMS320C6713与MC8051之间通过双端口RAM共享数据和交换信息，整个系统采用中断控制方式，实现主/从控制器协同处理任务。

　　由图2可知，该SoPC架构控制器内部可划分为4大模块：从处理器MC8051 IP核、4路SSI协议通信控制器、双端口RAM和中断逻辑单元。下面分别对4个主要组成模块进行介绍。

　　2.1 从处理器

　　为了提高同步通信控制器的自主性与灵活性，在FPGA内部嵌入一个微控制器80C51 IP核作为同步通信控制器的核心控制单元。MC8051 IP软核的特点主要有：指令集与工业标准的8051控制器兼容；新的体系结构使单片机处理速度提高了10倍；无多路复用I/O端口，实行输入和输出接口完全隔离；256 B的内部RAM；最高可达64 KB的内部ROM和最高可达64 KB的外部RAM；容易调整或改变VHDL源代码实现相关的核扩展功能；可通过VHDL常量进行参数化设置。

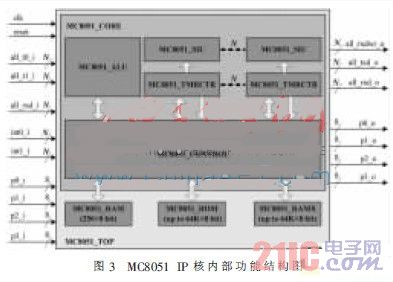

　　图3是MC8051 IP核的内部功能结构图。从图中可以看到，该IP核包括的子模块有：算术逻辑单元MC8051_ALU、串行接口单元MC8051_SIU、定时器/计数器单元MC8051_TMRCTR、核心控制单元MC8051_CONTROL、内部数据存储单元MC8051_RAM、内部程序存储单元MC8051_ROM和外部数据存储单元MC8051_RAMX。其中，N表示MC8051_SIU和MC8051_TMRCTR两个单元根据实际需要可灵活制定的个数，其范围值为1～256，可在VHDL代码中改变参数C_IMPL_N_TMR的值进行设置。

　　2.2 SSI协议控制器

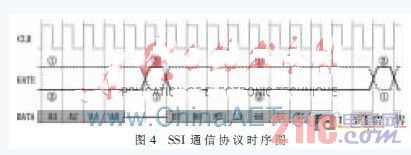

　　同步串行接口SSI(Synchronous Serial Interface)[4]通信协议是同步串行通信协议的一种类型，该协议主要包含帧同步信号GATE、时钟信号CLK和串行数据DATA三类信号，其时序关系如图4所示。

　　在图4中，帧同步信号GATE有方式1和方式2两种可选择方式协调控制时钟信号CLK和串行数据DATA。方式1用虚曲线①表示，在该方式下，整个系统空闲时，GATE一直处于高电平状态，当触发一个瞬态低电平脉冲后，DATA在GATE信号的上升沿根据系统配置要求进行传输，同时GATE保持高电平。方式2用实曲线②表示，该方式下当系统空闲时，GATE一直处于低电平状态，当触发一个瞬态高电平脉冲后，DATA在GATE信号的下降沿进行传输，同时GATE保持低电平。在上述两种方式中，DATA可在CLK的上升沿或者下降沿保持稳定并进行采集。

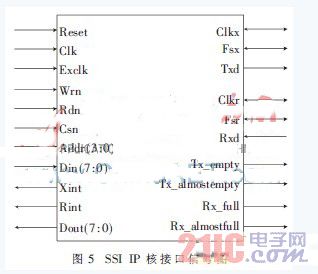

　　SSI IP核接口信号图如图5所示。

　　本文中共定义了4路(A～D)相同结构的SSI IP核，MC8051通过中断和查询方式对4路通信协议控制器进行数据的收/发操作控制。

　　2.3 双端口RAM

　　MC8051中的外部数据存储器MC8051_XRAM存储空间最高可达到64 KB，本设计用VHDL语言生成一个32 KB的外部数据扩展双端口存储器MC8051_XRAM，一端供MC8051 IP核操作，另一端供DSP操作，通过地址线译码，从而为MC8051_XRAM和4路SSI协议控制器提供cs_x和cs_a～cs_d等片选信号。输入MC8051_XRAM模块的地址线为addra(15:0)，实际使用到的地址线空间为addra(14:0)，支持32 KB寻址空间。

　　2.4 中断逻辑单元

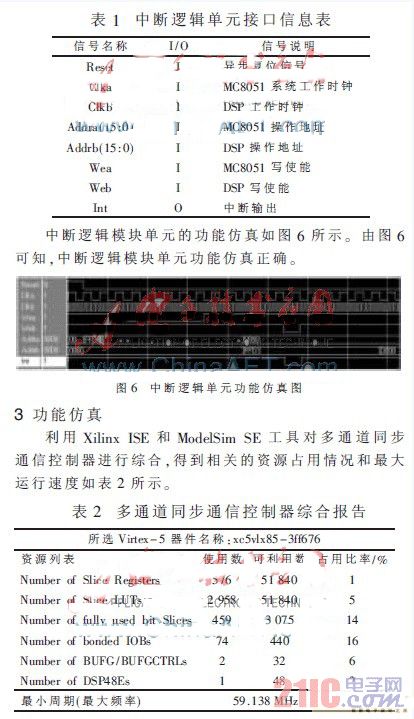

　　中断逻辑单元的操作地址为FFD3H，当DSP向该地址进行写操作时，中断逻辑单元将向多通道同步通信控制器发出低有效的中断信号；当多通道同步通信控制器中的MC8051向该地址进行写操作时，中断逻辑单元将清除中断。该中断逻辑单元的信号接口信息如表1所示。

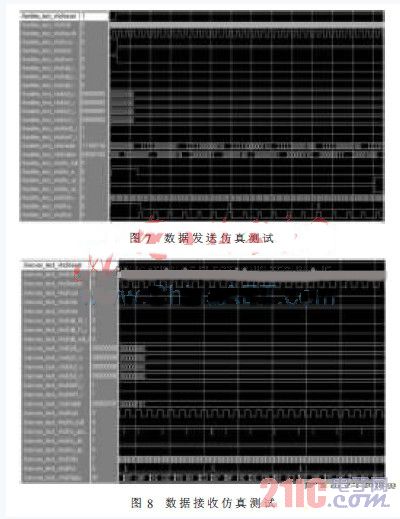

选中A路通道对并行数据的发送进行仿真测试，其测试仿真如图7所示。从图可以看出，并行数据Data在MC8051工作时钟Wr_clk和外部分频时钟Exclk作用下，通过设置A通道内的寄存器组合达到最终串行数据的发送。从而可以验证，数据发送仿真功能正确。

选中B路通道对外围串行数据的接收进行仿真测试，其测试仿真如图8所示。从图可以看出，串行数据Rxd在MC8051工作时钟Clk和外部分频时钟Exclk作用下，通过配置B通道内的寄存器组合得到并行数据的接收。从而可以验证，数据接收仿真功能正确。

　　本文以Xilinx公司的FPGA器件为设计平台，采用VHDL硬件描述语言，设计了一种SoPC架构的从通信控制器，并对设计方案进行了仿真与验证，得出了设计方案的正确性，并已成功用于某遥测数据工程实践中，因其兼具较高的数据传输率、IP核的可移植性和灵活扩展性而容易推广使用。
