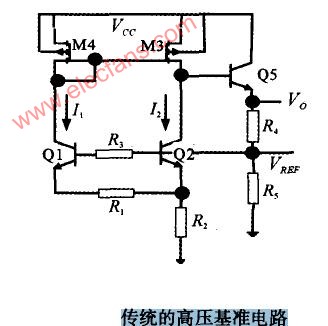

传统的高压基准电路由三个NPN 管，两个PMOS管以及五个电阻组成，如图1所示

电路将Q2管的基极电压刚好稳定在带隙电压值上，进而电阻R4可使输出电压Vo稳定在一个较高的电压值上，加入电阻Rs，用以补偿由于Q2基极电流流过R4而引起的误差，M3、M4组成的电流镜使流入晶体管Q1、Q2集电极的电流相等，但可以看出，流进Q5基极的电流会导致I1不等于I2，这一误
差并没有得到补偿或避免，故只能假设I1≈I2，从而得出近似的计算公式：

通过适当选择电阻比值R2／R1和n的值，就可以得到零温度系数的输出电压；另外，通过改变另一对电阻的比值R4／R5 ，可以获得设计者期望的高压基准值，而且不会改变己经调节好的零温度系数特性。
传统的高压基准电路在实际使用中有很大的缺点，主要是精度较差，这是由I1≈I2造成的，另外，其
稳定性也较差。
