由电路比率决定增益的直流反相放大器
来源:本站整理  作者:佚名  2010-05-07 17:17:47



电路的功能

OP放大器的反相放大电路用于信号的反相(选定R1=R2)或作单纯的放大器,其缺点是不能加大输入电阻。根据-A=R2/R1的公式,电压增益A等于电阻的比率,相当直观。

电路工作原理

因为OP放大器的同相输入端被接地,所以在线性工作范围内反相输入端为零电平。于是该电路的输入电阻即为R1,如果R2不变,输入电阻随增益的提高而降低。在OP放大器中因有输入偏流IB流过,如果不加电阻R3,就会产生附加偏压。若使用、FET输入式OP放大器,则可省去R3。

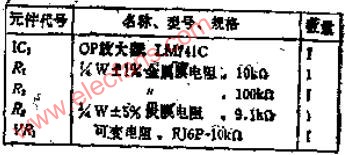

因为放大倍数为10倍,所以要增加失调调节电路,在741型OP放大器中,将10千欧的可变电阻接在1、5引线之间。在无失调调节引线的OP放大器中,应在反相输入端加一个大电阻以输入一定电压(注入电流)。如果使用±15V的电源,电路容易受电源波动的影响,应予注意。

从整个大电路来说,要么始终按闭环的频率特性来确定增益、要么根据开环特性选择OP放大器。

本电路的频率范围只有几十赫兹,如果希望放大频率更高的信号,则应选用FT(单位增益带宽)更高的器件,如LF356,LF357或TL081等。但必须根据OP放大器的要求改变失调调节方法。
