用平衡输入电路抑制共模噪声的话筒放大器

电路的功能

OP放大器的共模抑制比很大，可以很容易制作平衡输入电路。但这种电路往往会出现共模抑制比随频率增高而下降的现象，这样就很容易受高频噪声的影响。这里提供的电路，采用了平衡变压器控制共模抑制比，放大电路作为一种普通的不倒相电路使用。

在放大话筒信号时，因为电缆长，往往会感应外来噪声，但采用平衡传输则有良好的共模噪声抑制能力。此外，本电路还可用作镇定放大器的前置放大电路，但必须选用适合信号源阻抗的输入变压器。

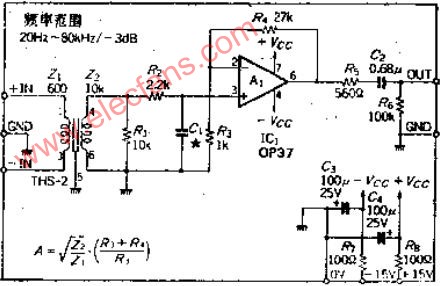

电路工作原理

因为共模信号抑制比取决于输入变压器，所以应选用或自制平衡度好的变压器（应注意：频率升高，平衡度会下降），确定升压比时要考虑传输频率范围。升压比就是初级与次级的匝数比。也可用终端阻抗的平方根来表示。

本实用电路采用了市场上出售的THS-2变压器，阻抗比为600欧：100千欧，所以升压比为：，这样可获得12DB的电压增益，从输入换算噪声这点来看比较有利。电阻R1并在变压器次级两端，似乎无须采用10千欧，但变压器的频率特性随电阻值而变，所以要对频率特性进行实测后才能确定。

R2、C1是抑制高频噪声的低通滤波器，对高频的抑制作用取决于C1，C1可用R2加上等效输出电阻求出。OP放大器使用了闭环频率良好的低噪声型OP37，直流耦合。如果使用补偿电压高的OP放大器，R3应串接一个数十微法的电容。

在本电路中，因为补偿电压被放大28倍后输出，所以用无极性的电容器C2隔去OP放大器输出的直流分量。输出端串联了数面欧姆的电阻R5，以免因连接容性负载而引起振荡。

在低噪声回路中，电源的性能，特别是电源中的脉冲成宽带噪声往往对噪声特性有很大影响，这里采取的措施是在±15V的电源线路中增加RC噪声滤波电路。

电路的性能

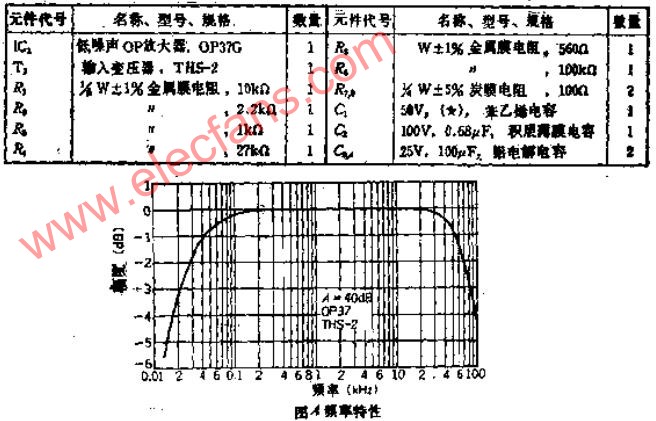

频率特性如图A所示，-3DB频带为20HZ~80KHZ，这用于音响不会存在问题。由于低频特性取决于变压器的性能，要想使频率特性延伸至更低的频率，则须重新设计变压器。

以600欧输入时，噪声电平约为DBM（44UV），若加上40DB的增益，输入换算噪声电平则为125DBM（带宽20HZ~20KHZ），显示了良好的噪声特性。
