0 引言

随着多媒体业务的发展。光骨干传输网络中的分组信号所占的比重越来越大，由于分组数据业务突发性和其不可预见性，因而要求光网络具有可重构性。可重构光网络是一种自动地、动态地分配带宽资源，适应于以数据业务为主导的光网络。对可重构光网络的监控，尤其是性能监控尤为重要。

可重构光网络及其性能管理的研究已经取得了较大的进展。其中Q因子测量方法是一种有效的监控方法，是确定光通道质量的有效手段。通过测试Q因子来评估BER性能，可以得出最优设计设备中的最小BER。它既可以采用双判决电路进行在线监视，也可以采用单判决电路工作在在停业务状态。眼图是观察波形失真、噪声水平和信号质量的首选工具。现在，国内外已有很多基于眼图的不同抽样方法，可实现光性能的监控。

在现有的几种方法中，通过眼图抽样可得出信号的标准差和平均功率值，从而得出Q值。此方法需要时钟定时提取，实现过程较复杂；而运用异步眼图抽样法来监控光信道中的归零码和不归零码的性能参数(主要是光信道的色散)，测量的参数比较单一，不能完全反映信道质量；依据Q值和误码率的对应关系，提出了一种在线检测光信号Q值的方案，并基于数字信号处理芯片技术设计了检测模块，从而实现了信号的在线Q值监测。此方法的判决电平不易确定，而且当噪声幅度较大时，误差也大；利用同步眼图来计算平均Q值的方法在抽样时需要时钟提取来同步，既复杂，成本又高，而且这种方法比特率也不透明；而使用异步眼图抽样方法来抽样脉冲宽度对测试结果的影响，则不需要时钟恢复，而且比特率透明、成本低。

以上大多没有监测对其测试结果和实际系统之间的关系做深入研究。为此，本文在总结前人研究的基础上，提出了一种新的监控方法，即在不需要时钟定时提取的条件下，通过异步眼图抽样法，并利用计算机仿真来计算并得出平均Q值。通过比较平均Q值和初始Q值的关系，可以快速监测系统的性能。该方法用于多波长系统可得出抽样间隔和测试结果之间的关系，进而实现有效监测多波长光网络的作用。这种方法比特率透明，结构简单，容易实现。

1 实现原理

反映光通信系统信号性能质量的参数很多。但无论采用哪个参数，都能从不同程度上反映光通道的性能。在这些参数中，BER反映的光通道性能最为准确，但其测量需要电光变换和时钟恢复等复杂操作。目前大多数系统采用OSNR来评估光通道性能，但精确度不够，因此，一个新的参数，即Q因子被引入其中。

Q因子是反映光纤通信系统电信噪比(SNR)的重要参量，它的定义是接收机在最佳判决门限下电信号功率和噪声功率的比值，可适用于各种信号格式和速率的数字信号，而且不需要解开帧结构。因此，在进行系统分析时，比较简单易行。Q因子参数的确立和测量方法的实现，对于可重构光网络的实际维护和测试有着重要的意义。

由于Q因子是在光接收机判决数据之前测量得到的，因此，很容易建立与BER之间的关系：



此外，由于计算Q因子的噪声功率部分是由ASE造成的，故此，Q因子和OSNR之间的关系可由正式得到：



式中，r为发送端光信号的消光比。

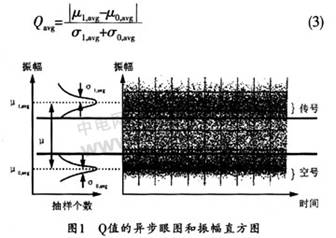

图1所示是平均Q值的异步眼图和它的振幅直方图。其中幅度图表示的是信号传号和空号的幅度分布，平均Q值的定义式为：



其中，μ1是信号1的平均电平，σ1是信号1电平的标准方差(噪声)，μ0是信号0的平均电平，σ0是信号0电平的标准方差(噪声)。

利用该方法可监控传输光纤中信号的SNR。用光接收机和示波器来测量光信号的异步眼图，并通过对眼图进行抽样得出平均估计Q值。通过大量的计算机模拟仿真来选择恰当的抽样点间隔，笔者发现，在平均估计Q值和初始Q值之间有一个线性关系。运用这个线性关系可以实现光网络的性能监控。同时，在光学采样后，通过简单地增加波长鉴别，还可以用于多波长通道的监测。
