1．故障原因和检修流程

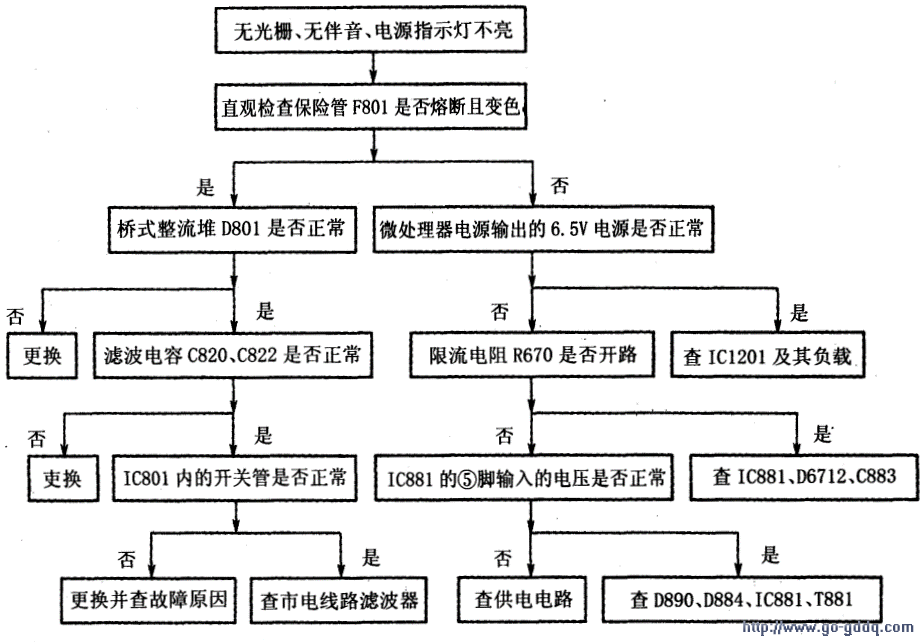

    由于该机的待机指示灯由微处理器控制，所以当该机出现无光栅、无伴音、电源指示灯不亮的故障时，应该主要检查微处理器电源、5 V稳压电源、系统控制电路。该故障检修流程如图所示。

　　2．检修方法与技巧

    (1)主电源开关管击穿的检查若在路测电源厚膜电路IC801的(2)脚、(3)脚之间阻值过小，脱开IC80l的(3)脚后，若IC801的(3)脚、(2)脚间的阻值较小，则说明IC801内的开关管击穿，还应检查R806、R810、D811是否被连带损坏。另外，必须检查IC80l的(3)脚外接的谐振电容C813和C815，以免更换后的电源厚膜电路再次损坏。

　　(2)微处理器电源的检查若在路测微处理器电源厚膜电路IC881的(5)脚和(2)脚之间电阻的阻值过小或其表面有裂痕，说明IC881内的开关管击穿，还应检查尖峰脉冲吸收回路的元件是否正常，以免更换后的厚膜电路再次损坏。

　　(3)行扫描电路的检查查行扫描电路时，首先测主板上连接器D702的(5)脚有无行激励信号输入。若有，说明TDA9332输出行激励信号。查行激励、行输出电路；若没有，查TDA9332内的行振荡电路的供电及AFC电路。
