负极性二极管调制型水平枕校电路原理
来源:本站整理  作者:佚名  2010-05-11 16:37:37



  一、典型电路的信号流程

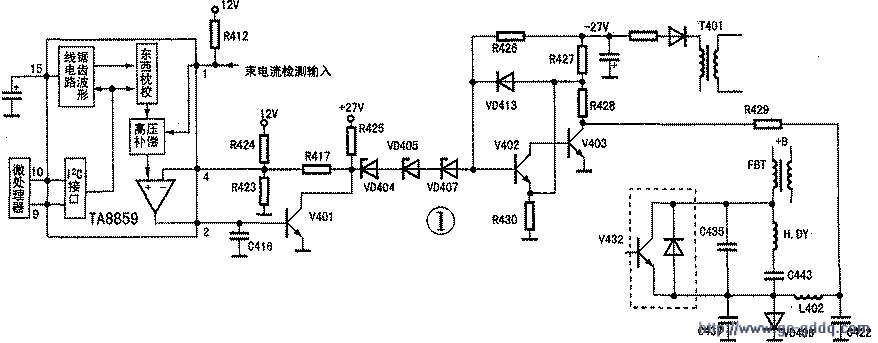

    东芝TB1238机心采用负极性二极管调制型水平枕校方式,其电路见图1所示。在TA8859内部,锯齿波形成电路产生场锯齿波电压。送入东西校正电路后得到场频抛物波信号。场频抛物波信号在TA8859内部受到I2C总线的约束.它经过高压补偿、放大电路后,从②脚输出东西校正控制信号。校正信号被V401放大后,一路经过R417反馈到TA8859的④脚,进一步稳定内部放大器的工作状态:另一路经过VD404、VD405、VD407加到V402的基极。V402、V403组成复合功率放大电路.东西校正控制信号经V402、V403功率放大后,通过R429送进枕校电容C422、枕校电感L402组成的低通滤波电路.然后加到行输出级双调制阻尼二极管VD406的两端,经过s校正电容C443送往行偏转线圈H·DY上。

  二、电路工作原理

    为了适应对负极性二极管调制型水平枕校电路工作原理的分析,突出正、负极性二极管调制型两种枕校电路的区别,仍然将图1电路中的一些元件用统一的代号标注。这样负极性二极管调制型水平枕校电路可以简化为图2。其中行输出管V432用BG表示。内部阻尼二极管用D1表示;行逆程电容C435、C437分别用C1、C2表示;阻尼二极管VD406用D2表示:S校正电容C443用CS表示;枕校电容C422用CZ表示;枕校电感L402用LZ表示;行偏转线圈用H·DY表示;行输出变压器用FBT表示。

  这样,把图2电路与常规行扫描电路进行比较。可以看出电路中仍然增加了LZ、CZ、D2、C2这四个关键元件。在这个电路中,由于C2的加入,使行逆程电容和S校正电容的等效容量相对减小,所以会出现行幅大、高压升高的现象。同时,因为C2容量远远小于CZ。它与CZ相比可以忽略不计。

  电路工作时,在直流电源接通的瞬间,+B对CS充电,充电回路为FBT→H·DY→CS←LZ←CZ←地。电路在行扫描的一个周期内.四个阶段可以理解为:当BG饱和导通时,CS上的电流一方面通过CS→H·DY→BG→CS形成回路.另一方面通过CS→H·DY→BG→CS←LZ←CZ←地形成回路;当BG进入截止状态后.CS上储存的能量通过H·DY对C1充电,同时,CZ上储存的能量通过LZ对C2进行充电;当C1、C2的充电电压为零时。C1反过来又通过H·DY→CS进行放电,C2通过Lz→CZ进行放电:当C1、C2两端电压减小到D1、D2能够正向导通之后.CS上储存的能量通过D1→H·DY大幅度线性下降,CZ上储存的能量通过D2→LZ大幅度线性下降。由此看来D2在行扫描正程前半段起到提供直流通路的作用。在行扫描正程后半段起到阻尼的作用。

  电路中加入隔离二极管D2的目的,主要是为了使下凹的场频抛物波负电压校正光栅的水平枕形失真现象。因为行偏转电流的形成是通过s校正电容的充放电完成的,所以应该分析CS上的电压:当BG饱和导通或者截止时,CS上的充电电压还受到枕校电容CZ两端正电压高低的限制。CZ两端电压越高,D2上反向电压就越大.行偏转电流就越小;CZ两端电压越低,D2上反向电压就越小。行偏转电流就越大。CZ两边正电压的高低,一方面由行扫描电路决定的;另一方面是由场频抛物波调制电压高低决定的。场频抛物波调制信号通过LZ、CZ调制在阻尼二极管D2上,即能实现枕校功能。

  在图2所示电路中,D2在行扫描过程中起到了阻尼作用,而D2对于场频抛物波调制信号来说。在枕校电路中又起到了更为重要的隔离作用.用来有效地加入正负极性的场频抛物波调制信号,以调制光栅在水平方向上的枕形失真。在正极性二极管调制型水平枕校电路中,输入的场频抛物波调制信号电压为正极性.为了不使调制信号与地短路,所以隔离二极管D2是正极接地。同样。负极性二极管调制型水平枕校电路中,场频抛物波调制信号电压为负极性,为了不使调制信号与地短路,必须加入二极管D2进行隔离,所以D2的负极是接地的。

  在枕校电路中,为了滤除场频抛物波信号中的杂波成份。在行扫描电路中必须加入枕校电容CZ。为了避免CZ损坏造成枕形失真.彩电生产时往往把CZ改用为无极性电容。无极性电容在这种场合下使用。其性能优越于有极性电容。正、负极性二极管调制型水平枕校电路.在构造上除了阻尼二极管的极性安装存在差别以外.行输出管发射极的连接方式、阻尼二极管的使用数量也不尽相同。在正极性二极管调制型水平枕校电路中。行输出管的发射极是接地的.而在负极性二极管调制型水平枕校电路中,行输出管发射极并不接地,它接在两只阻尼二极管正极之间。在彩电实际电路中。往往只看到使用一只阻尼二极管。原因是另外一只阻尼二极管组合在行输出管内部。

  把常规行扫描电路与带有枕校功能行扫描电路进行比较.还会看到常规电路行输出管发射极串联了一只大功率小阻值的电阻。这只电阻习惯上称作行输出级限流电阻,其实它在电路中并不是真正起到限流作用.而是避免画面内容亮暗不一致时.画面在垂直方向上出现弯曲的现象。在带有枕校功能的行扫描电路中,行输出管发射极则不必串联这只电阻。

  小结:负极性二极管调制型水平枕校电路也是根据二极管正向导通、反向截止的特点,将场频抛物波电压导入常规行扫描电路中。它在电路中也增加了LZ、CZ、D2、C2四个关键元件,仍然具备常规行扫描电路的工作特点。D2在电路中也即起到了隔离作用,又起到了阻尼作用。行偏转电流的形成是通过S校正电容的充放电完成的,而CS上的充电电压也还受枕校电容CZ二端正电压高低的限制。

  正、负极性枕校电路中,调制二极管D2、调制电容CZ的安装是有极性区别的。电路构成也存在区别。
