电路的功能

记录仪内含有增益放大器时，若选定最大输入电压以后再选定灵敏度，则可有效地使用记录低的纵轴。和机组装在一起的记录仪一般有固定量程，例如1V全量程记录仪，当输入电压很小时，要在记录仪外增加具有适当放大倍数的直流放大器。假设灵敏度为100MM/V，其量程为100MV/CM，所以放大2倍，可选用50MV/CM量程，放大4倍，选用25MV/CM，放大5倍，选用20MV/CM，放大10倍，选用10MV/CM。

电路工作原理

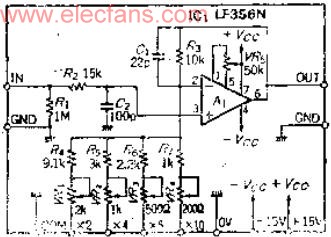

为了提高输入电阻，选用FET输入OP放大器进行正相连接，用旋钮开关切换反馈电路的分压电阻。因为放大倍数是分压比的例数。若反馈端的电阻R3为10K，对地电阻R可用R=R3/（A-1A）算出。A=1时对地电阻无限大，A=2时为10K，A=4时为3.33K，A=5时为2.5K，A=10时为1.11K，因为有些阻值不是电阻标准值，所以可选用与这些阻值最接近的E系列电阻，再串联可变电阻，来确定准确的放大倍数。

应用注意事项

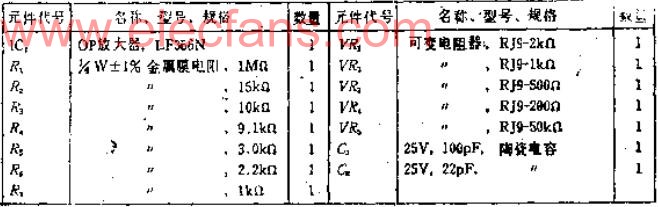

电路放大倍数随本电路的选用除外还可以自由选取，然后确定R4~R7的值。若以逻辑电平选定放大倍数，可用4咱输入模拟开关取代原开关。
