汽油/CNG两用燃料发动机ECU在环仿真
Hardware-in-loop of alternative fuel engine ECU

作者：吴伟斌，李礼夫，洪添胜
职称：助理研究员，教授，教授
单位：华南理工大学，华南农业大学


应用领域：嵌入式设计（汽车）
挑战：ECU快速模型构建及硬件在环仿真的研究对国内自主品牌车及新能源汽车研究具有重大意义。
应用方案：将Simulink与LabVIEW结合，发挥前者算法易实现的优势和后者强大编程功能，大大缩短ECU开发周期；基于CRIO和PXI的ECU快速原型和在环仿真降低设计和试验成本。
使用的产品：
LabVIEW 8.6
LabVIEW RT，FPGA，仿真模块
NI RIO模块
SIT仿真接口工具包
PXI-1042 PXI机箱
PXI-8196 嵌入式控制器
PXI-6713 高速模拟输出模块
PXI-6259 M系列数据采集卡
PXI-6602 数字定时模块
PXI-6541 数字波形发生器
CompactRIO-9103 CRIO机箱
CompactRIO-9014 嵌入式控制器
CompactRIO-9215 模拟输入模块
CompactRIO-9263 模拟输出模块

介绍
以某品牌两用燃料四缸汽油机电控系统为研究对象，用Simulink构建了以平均值模型为基础的发动机电控系统模型。
构建了基于PXI的发动机ECU快速原型和在环仿真系统。系统能输出温度等模拟信号、采集电压等模拟信号，输出或测量开关等数字信号，喷油脉宽、点火脉冲等PWM信号采集，以及曲轴、凸轮轴位置等定时脉冲信号的输出。设计了标定实验，联合万能表、示波器对系统进行误差对比分析, 进行了基于CompactRIO（简称CRIO）的ECU快速原型和真实ECU在环测试。
快速构建发动机ECU原型。实现基于Simulink的算法模型在CRIO上的运行，实现接收包括曲轴转速和以及节气门位置等信号，输出控制发动机的信号和传动系参数。测试结果包括发动机点火提前角和喷油MAP图，为真实ECU构建提供了参考。

研究目的和意义
针对能源和环境压力问题以及越来越严格的汽车排放标准，发动机技术的发展主要有两条主线：一是改善发动机结构，提高发动机控制技术；二是寻找可替代清洁燃料。两用燃料发动机适合国情的环保节能方案之一。利用硬件在环（Hardware in Loop, HIL）仿真可以预先逐步检验控制系统设计的合理性和可靠性，从而大大提高控制系统的研制质量，减小研制风险和提高设计成功率，是开发研制发动机电控系统理想工具。因此，近年来硬件在环仿真技术在系统开发和测试实验中得到了广泛的应用，但是，目前的解决方案普遍面临成本高的不足，难以在极限条件下实时测试，另外，对汽车ABS或ESP的硬件在环ECU研究较多，对多输入多输出的发动机ECU硬件在环仿真的案例较少。
综合考虑性能、价格、开发时间、通用性、可扩展性的特点等，本文最终选定了NI公司

的PXI和CompactRIO方案完成平台构建，研制开发了一套基于PXI的CNG/汽油两用燃料发动机ECU在环仿真系统，进行了发动机ECU在环仿真试验。

技术路线

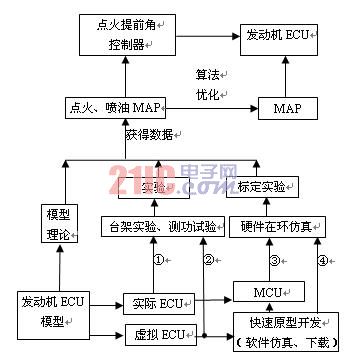

技术路线如图1所示，先根据各个子模型的控制策略，建立发动机ECU模型，获得初始的点火提前角MAP图，然后进行多目标优化模型和蚁群算法策略，得出新MAP图，并将其写入燃气ECU，进行验证。

利用两用燃料汽车在瞬态工况下进行的底盘测功排放实验数据，建立发动机扭矩、三种有害排放物与点火提前角（或空燃比）的单目标函数；建立多目标优化的综合目标函数；在Matlab环境下进行基于智能算法（多目标蚁群遗传算法）的优化；获得新的MAP图，并将其写入发动机ECU，进行验证。
