数控线切割机用的光电放大电路
来源：本站整理  作者：佚名  2010-05-13 15:30:43

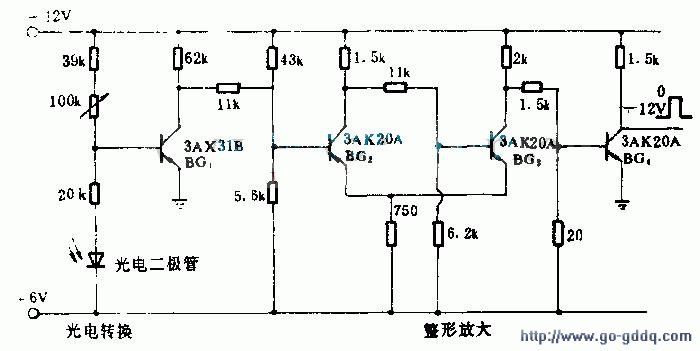

    工作原理：光敏二极管和BG1构成光电转换，BG2 和BG3构成施密特触发器，BG4为反相 器。光照时，BG1基极电位升高，BG1 截止，BG2，导通，BG2，截止，BG4导 通，输出正信号。
