电路的功能

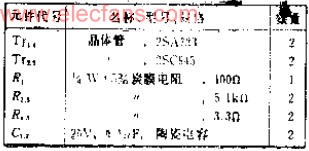

本电路大多作为电流增强器使用，也称作菱形电路。TT1、TT3接成互补型，这是本电路的特点。也就是说TT1可以抵消TT3的VB8的变化，无需达林顿输出电路的偏置二极管。本电路可用作电流驱动能力不强的通用宽带OP放大器的输出电路、高速工作的充、放电电路以及50欧负载激励器等。

电路工作原理

就射极输出器而言，当电流流过负载，TT3截止（TT4工作）时，TT1能以低阻抗释放积存在基极的电荷，所以，即使在高频条件下，也可减少波形失真。

电阻R2、R3用来向基极供给电流，如果它们的阻值增高，最大输出电流就会受到限制，应在TT1、TT2驱动能力范围内选用阻值尽量小的电阻或使用恒流源。

电阻R1的作用是防止高频振荡，此外旁路电容也很重要，应接在晶体管附近。

当输出电流增大时，尽管TT3.4功率晶体管采用达林顿连接，高频特性也肯定会下降。
