电路的功能

输入电压以与对数转换电路相反的特性增加，输出电压呈指数函数关系增大，可用这种电路进行频率扫描所需的反对数转换或将其对数电路配合进行各种运算。电路组成与对数电路类似，只是信号输入方式不同。

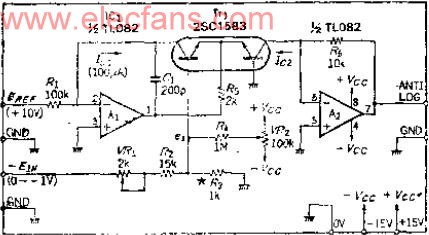

电路工作原理

本电路中，TT1的基极电压E1为：

电流-电压转换放大器A1输出端的信号为：

分压电路电阻为1/0.06=16.67，与对数电路的阻值相同。EIN=-1V时，要得到10V输出，则IO=100UA，R6=10K，于是有10=10的4次方*100*10的-6次方*10的1次方关系式。

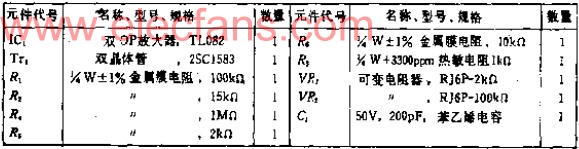

元件的选择

元件选择与对数电路相同。

调整

首先调整VR2，使EIN=0时OP放大器A2的输出为零，然后从EIN端输入-1V，调整VR1，使输出为+10V。根据10KLN=10的2次方=100，可把IC1调到10UA的1/10，这样输入电压范围在0~-2V时，即可获得0~+10V的输出。

注释

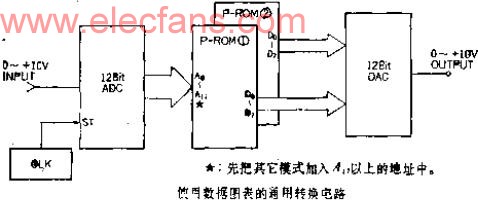

由数字电路组成的通用转换器

要使模拟电路构成的非线性转换电路具有高精度及良好的温度特性，就必须掌握电路设计和元件方面的有关知识。

在进行电路试制、实验时，除需一般的函数外，有时还必须进行难于用公式表达的各种转换，这时如采用图中所示的数据、图表，工作起来则很方便宜。

进行测量时，就要准备一个分辨率至少为12位的A-D转换器，先进行空转转换，再使用两个存有转换数据的P-ROM把存贮的信息变为12位数据，数值可在0~4095范围内任意选择，在不考虑精度的情况下，可以进行各种系数转换。当输入信号变化快时，为了消除D-A转换器产生的误动作，P-ROM输出加数据锁存。
