电路的功能

平方根电路用在模拟运算电路中，作为真实有效值转换和向量运算回路的一部分使用，可得到EO=-√10  Z的输出电压，Z的输入电压为0~正负10V，输出电压为0~-10V，输出电压为0~10V。

电路工作原理

本电路用作乘法IC时，把输出反馈到X、Y输入端，然后从Z输入端输入信号，这样乘法单元则与接在OP放大器的反馈电路等效。

输出端上连接的二极管D1是防止Z输入电压接近0时形成饱和所必须的。

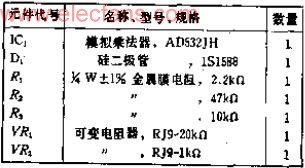

调整

模拟运算电路如果调得不准，就不能达到规定的精度。反过来，也就是说运算动态范围的扩大受零附近的性能所左右。对温度漂移须十分注意。关于调节顺序，先从调节VR2以调整比例系数开始，从Z输入10V电压，使输出为-10V。再进行XO调整从Z输入0.1V，使输出为-1V根据需要这些调整可交替进行。
