电路的功能

8位双极性DAC的功能是用数字来产生波形。它形成的波形频率可达1MHZ左右。本电路除可用作普通中速D-A转换外，还可用作数字合成电路的振荡输出电路。

DAC08本身只能输出电流，为了进行电流-电压转换，加了调整OP放大器。

电路工作原理

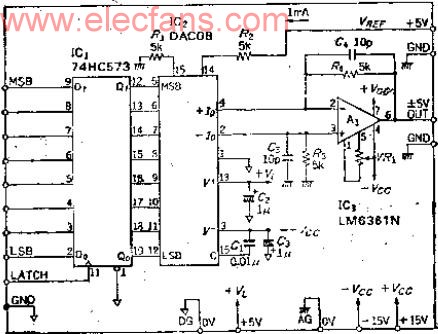

IC1是8位的数据锁存电路。在同一时刻把8位数据送人DAC08可减少因时间差而引起的误差。由于电流输出端的稳定时间很短，为85NS，对后级电压转换电路转换速度要求较高，所以后级用了高速OP放大器。电阻R2用来确定基准电流，通常满量程时为2MA，但本电路取1MA。

数字数据为00H时，+IO=0MA，为FFE时+IO=0.9961MA，IO端输入负极性的电流零电平输出时基本上是数字数据的中心值。数字数据为8FM时，+IO=0.5MA，-IO=0.4961MA，+IO与-IO之间有3.9UA的偏差，换算成电压则为19.53MV。用调节置偏的VR1使电路置信。

为了防止数据改变时过渡特性产生过冲，电路中加了电容C4、C5容量为5~10PF。十六进制数据大于8FH时，输出电压为正，小于8FH时为负，输出电压的倒相由数字数据完成，也可通过切换DAV08的4、2引线进行模拟倒相。

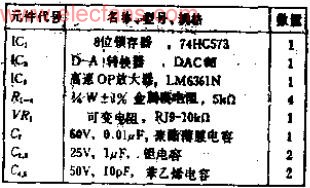

元件的选择

输出电压的精度和稳定度取决于基准电压VRBF和电阻R2~R4，为了改变或VEBF，可把R2的一部分改为可变电阻。

由于分辨率是8位，+1LSB的电压为正负39MV，OP放大器的置信漂移不会产生影响，但选用时要注意其交流特性。

调整

本电路是为产生波形而设计的，所以只靠静态调整还不行。为了把数字数据调整输入IC1中，应把重点放在最终输出的波形上。为了对各部件进行单体调整，应配备存有波形数据的P-ROM、地址计数器等，接在时钟计数和锁存器上进行调试。

如果电路组装不好，输出波形就会叠加须状脉冲，在一定程度上可用电容C4和C5除去。

置仿调整（VR1）可通过输入数据7FH或8FH来进行。

应用说明

本电路的基准电压VREF输入端也可输入交流信号，因此可作为可变增益放大器作用，这时，把-IO输出端接地，成为单一输出模式的D-A转换器，则可获得-A=数字数据/256的增益，输出反相。
