由5通道低功耗可编程传感器信号处理器AD7714构成压力测量系统电路
来源:本站整理  作者:佚名  2010-05-20 10:42:22



由5通道低功耗可编程传感器信号处理器AD7714构成压力测量系统电

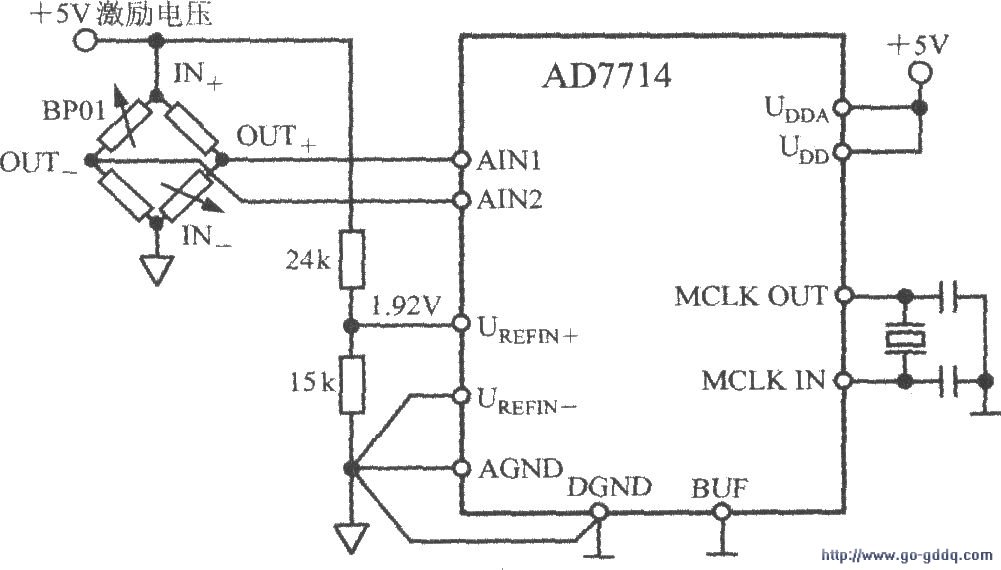

由AD7714构成压力测量系统的电路如图所示。BP01为Sensym公司生产的压力传感器。将BP01接成桥式电路,从OUT 、OUT-端输出差分电压。给压力传感器上施加额定的满刻度压力(在此情况下为40kPa)时,其差分输出电压的灵敏度为3mV/V。若采用 5V激励电压,则传感器满刻度输出范围为±15mV。该激励电压还经过24kΩ和15kΩ电阻分压后,为AD7714提供1.92V的基准电压,因此激励电压的波动不会引起系统的测量误差。
