DLP/DMD投影机工作原理分析
来源:本站整理  作者:佚名  2010-06-02 10:21:39



  DLP投影机也称数据投影机,即数据光处理,其核心部件为DMD,即数据微镜装置,其他的部件还有氙灯泡、光学棱镜和镜头。其工作原理是:当光线经过棱镜分解成R、G、B三原色后,投射到DMD芯片。

  DMD芯片由很多微小的镜片组成f如果分辨率是800×600,则DMD芯片上有48万个小镜片),每个镜片均可在-10度至+10度之间自由旋转并且由电荷定位,信号输入经过处理后作用于DMD芯片。从而控制镜片的偏转,入射光线在经过DMD镜片的反射后到投影镜头投影成像。DMD只有EPROM那么大,每一个微镜对应一个像素点。DLP投影机的物理分辨率就是由微镜的数目决定的。

  DLP投影机是一种继LCD后发展起来的投影显示技术,是一种全数字反射式投影技术。其特点是数字优势。数字技术的采用,使图像的灰度等级提高,图像噪声消失,画面质量稳定,数字图像非常精确。其次是反射优势,反射式DMD器件的应用,使成像器件的总光效大大提高,对比度、亮度、均匀度都非常出色。DLP投影机清晰度高、画面均匀、色彩锐利,三片机可达到很高的亮度,且可随意变焦,调整十分方便。在分辨率方面,部分机型可达到1280×1024。

  DLP投影机分为:单片DMD机,主要应用在便携投影产品;两片DMD机,主要应用于大型拼接显示墙;三片DMD机,主要应用于超高亮度投影机。

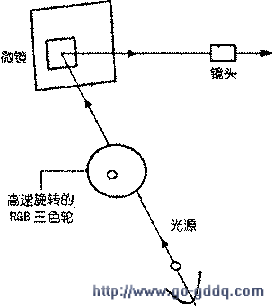

  DLPT作原理图如图所示。
