LCD投影机工作原理分析
来源:本站整理  作者:佚名  2010-06-02 10:21:40



  LCD投影机即液晶投影机,其核心部件为LCD液晶板。是被动发光而成像的。所谓液晶即介于液体和国体之间的物质,其本身不发光,工作物质受温度影响很大,其工作温度为-55℃至77℃。投影机利用液晶的光电效应,即液晶分子的排列在电场作用下发生变化。影响其液晶单元的透光率或反射率,从而影响它的光学物质,产生具有不同灰度层次及颜色的图像。

  LCD投影机分为单片液晶和三片液晶机,是被动投影方式,利用外光源金属卤素灯和UHP、UHE(冷光源)照射而显示图像,一般进口单片投影机所用液晶板为专用液晶板,而国内低端投影机所用的液晶板均是用制作液晶监视器的二手液晶屏,用作投影时将其背光源撤出即可。

  这种液晶屏有真彩TFT和伪彩STN,制作投影机时最好选用TFT真彩屏。

  因为真彩显示的图像色彩艳丽、自然、层次感强。

  三片LCD板投影机原理是:光学系统把强光通过分光镜形成RGB三色光,分别照射到RGB三色液晶板。信号源经过模数转换,再加到液晶板上,通过控制液晶单元的开启、闭合,从而控制光路的通断,RGB光最后在交叉二向棱镜中会聚,由投影镜头投射在屏幕上形成彩色图像。

  目前三片液晶机是液晶机中的主要机种,随着科学技术的发展,三片液晶板的尺寸越来越小,最小可达0.5英寸,相应整机体积显得更加小巧。

  而单片液晶机体积小,重量轻,操作、携带方便,价格较低,但其光源寿命短,色彩不够均匀,分辨率较低,所以目前进口专业单片液晶投影机正淡出市场,取而代之的是国内低端投影机市场。

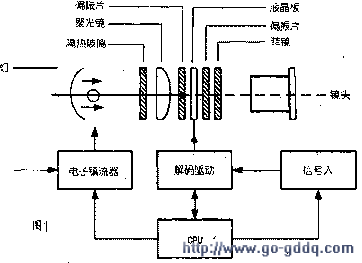

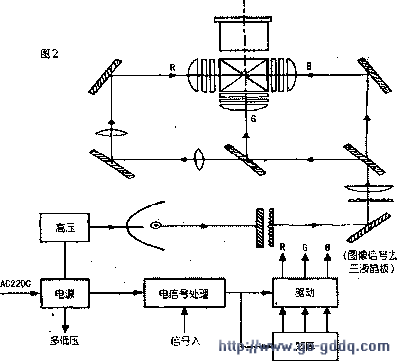

  进口单片液晶投影机的工作原理如图1:三片液晶投影机工作原理如图2。
