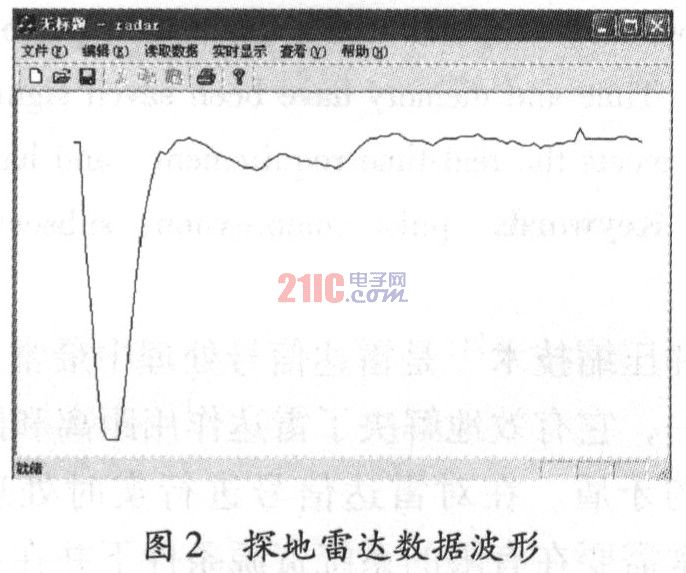

探测波形实时显示功能的实现需要软件与前面提到的HY-6070 C数据采集卡配合实现。在厂家提供的驱动函数库内定义了一个CHKIoCtrl类，在编程时只需声明一个此类的对象mHKDevice即可，然后就可调用驱动函数进行相应的操作。图2是波形的动态显示效果。

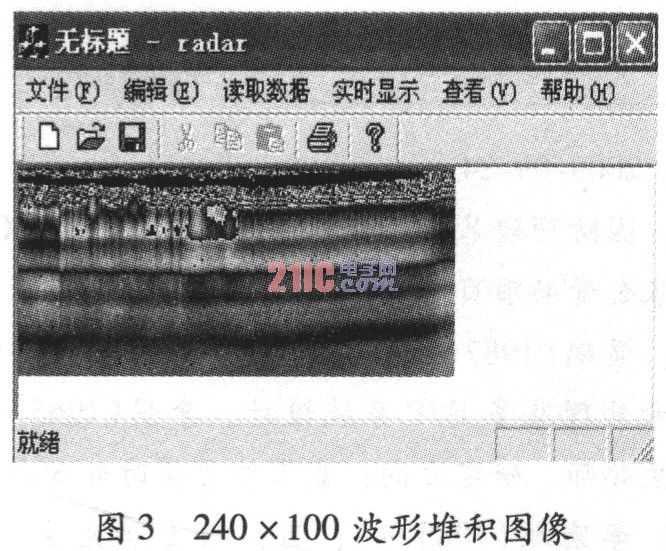

    当得知地下有物体存在后，人们希望了解这个物体到底是什么，而利用上述波形的动态显示方法就难以给出结论。因此还需要通过这些回波产生一幅可视性强的图像，这通常建立在数字图像处理的基础上。通常称图2所示的波形为一维图像，如果能将其转化为二维图像，可视性会大为改善。这里用“波形堆积”一词来形容将一维图形转化为二维图形的过程。图3所示240个波形直接堆积的结果，这里采用灰度图像。

    由图3可见，图像出现了灰度不均匀显示的效果，与图2单纯的波形相比，其可视性得到增强。这些不均匀的变化特征反映出目标的某些特性。

3 结束语
    通过应用通用HY-6070 C完成了对探地雷达信号的数据采集，并且应用文中所编制的显示软件，对实时波形和堆积图形进行了正确显示，与所研制的探地雷达主机联调也得以成功，完全能够正确使用。
