不难得出I的频谱如图5.5-7B所示。UO经中心频率为FC的带通滤波器后，可得DSB信号。

图5.5-7C为环调电路的实用电路。在T1二次级和T2一次都接入平衡电容器组C1、C2、C3和C4、C5、C6。由于平衡电容器组与分布电容是并联的，当调节可变电容C3和C5时，就可使两端点到中心点的电容相等。采用电容分压法，不但平衡了分布电容，而且省去了变压器中心抽头。

在环路中，每臂用两个二极管并联，使四组二极管特性更容易做到一致。与二极管串联的固定电阻R（一般选取大于10倍的二极管正向电阻）和电位器RW1、RW2是用来平衡二极管正向电阻）和电位器RW1、RW2是用来平衡二极管正向特性的。

由于环调的输出频谱较平调更为纯净，而且环调输出效率较平调高，所以，环调得到更为广泛的应用。

3）模拟乘积平衡调幅电路

用模拟乘法器（符号见图5.5-8A）构成产生DSB信号的平衡调幅电路是非常合适的，当乘法器UX输入端加入载波信号UC=UCCOSWCT，UY端输入调制信号UO=UO*COSOT，则可乘法器输出端得到DSB信号UO即

式中K为乘法器增益系数（V-1）。

由上式可见，乘法器与带通滤波器联用，则可输出SSB信号。

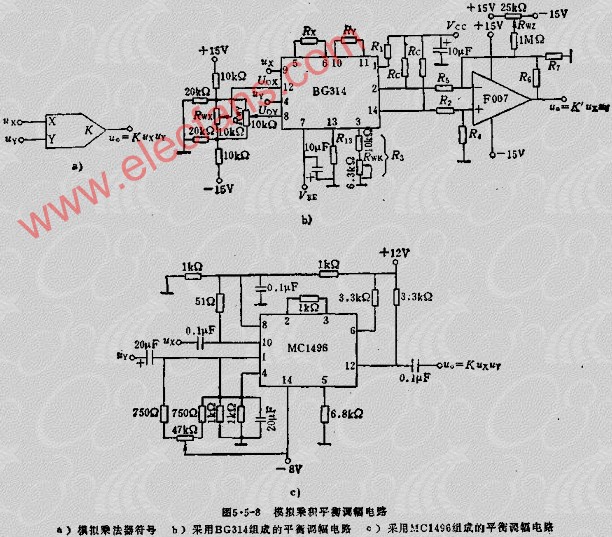

图5.5-8B是采用BG314乘法器和运放F007组成的平衡调幅电路。UX、UY为两个信号输入端RWX、RWY为BG314两输入端失调电压调零用电位器。调节恒流源偏置电阻RWK，可调节乘法器的增益系数K，一般K=0.1V-1。接入运放的目的，是将乘法器双端输出转换成单端输出并使电路有低输出阻抗，从而提高电流输出能力。RW2用于对运放调零。对于该电路，其输出电压UO为：UO=K1UXUY

式中K1为BG314的增益系数与运放增益的乘积（V-1）。

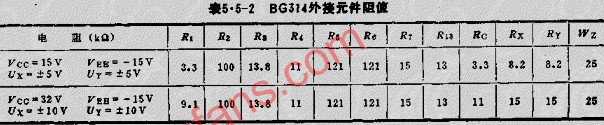

BG314外接元件阻值见表5.5-2。

图5.5-8C为采用MC1496组成的平衡调幅电路。
