常用的电路有如下几种

1）开关型二极管平衡调幅电路

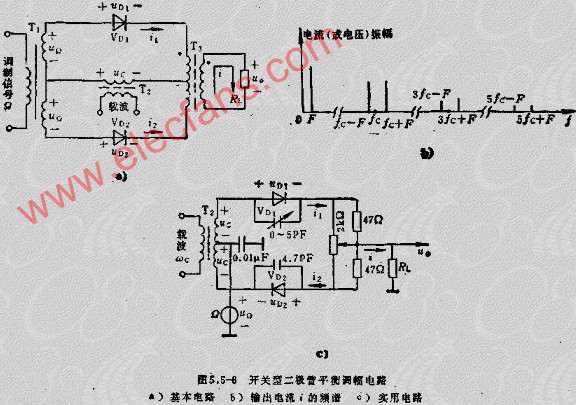

图5.5-6A是二极管平衡调幅电路的基本电路，它是按类似推挽电路的接法以抵消载波输出，得到DSB信号。调制信号UO（设为单音余弦UOCOSOT）由输入变压器T1引入，载波UC=UCCOSWCT经变压器T2加到T1和输出变压器T3的中点之间。为提高调制线必，电路总工作在UC》UO（一般UC﹥10UO）的开关状态。

根据电路所标电压极性，可见加在二极管VD1和VD2上的电压分别为

两个二极管分别产生电流I1和I2，两电流以相反方向通过T3一次偶，产生的磁场彼此抵消作用，所以输出电流I正比于（I1-I2的交流分量，经理论分析有

式中G为二极管正向电阻和负载RL反映到T3一次的电阻相串联的等效电导；K（WCT）称开关函数，它在UC正半周时等于1，而在负半周时等于零，其可按富氏级数展开为

I的频谱如衅5.5-6B所示。UO经中心频率为FC的带通滤波器后，可得到DSB信号。

实用电路不用抽头的音频变压器和输出变压器，二极管VD1、VD2反接，0.01UF电容对高频接地提供边带信号通路，2K电位器和两个47欧电阻用来平衡二极管的正向特性，与二极管并联的电容用来使二极管在反向时表现出相同的电抗。

2）开关型二极管环形调幅电路

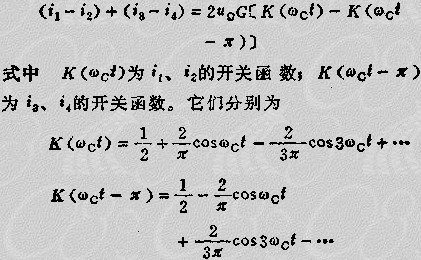

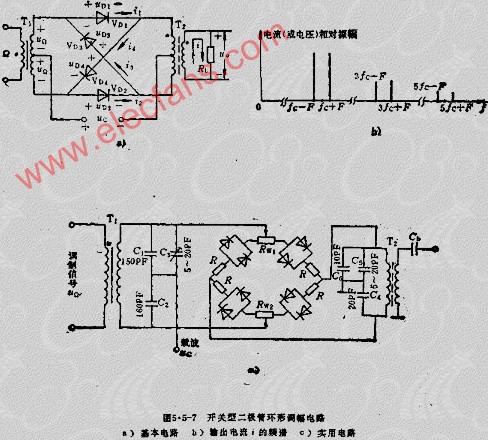

如图5.5-7A所示，电路同样工作于开关状态。在UC为正半周时，VD1和VD2导通，VD3和VD4截止；在UC为负半周时，VD3和VD4导通，VD1和VD2截止。由此可见，它相当于两个极性相反的开关型二极管平衡调幅电路。输出总电流I正比于[（I1-I2）+（I3-I4）]的交流分量。经分析有
