采用高频特性好的OP放大器的宽带表头驱动放大器
来源:本站整理  作者:佚名  2010-06-07 16:25:47



电路的功能

模拟电压的测量,频率在100KHZ以下时可以使用数字万用表的交流电压档测量,但多数采用电平测量仪或毫伏级电压计。

电平测量仪的电路通常采用晶体管宽带放大器。本电路介绍一种采用高频特性好的OP放大器,以求简化电路。

电路工作原理

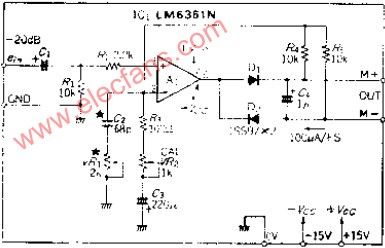

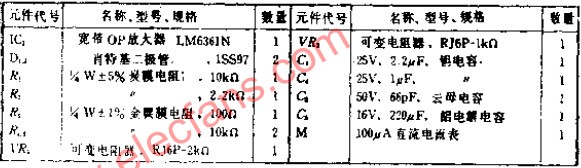

输入到同相输入端的电压通过R3和VR1使反馈电流被恒定。为了使频率特性的平坦段通达到2MHZ,选用了宽带OP放大器LM6361,用高频补偿电路调整特性曲线。此外,整流二极管采用了正向压降VE小的肖特基二极管ISS97,进一步改善了高频特性。
