应用LPC2131开发PLC调速器测频单元
来源:本站整理  作者:佚名  2010-06-07 16:27:10



摘   要: 针对PLC调速器频率测量部分存在的不足,开发出一种基于LPC2131微控制器的频率测量单元。利用其捕获功能模块对整形后频率信号捕获、计算得到信号周期计数值,再将该周期计数值通过UART通信口发送至PLC,在PLC中完成信号频率值计算。测试结果表明,由于采用信号上升沿及下降沿同时捕获以及高速串行通信,不但提高了频率信号的响应速度,而且很好地解决了并行通信存在的数据传输不同步的问题。
关键词: PLC调速器; 测频单元; LPC2131; 串行通信

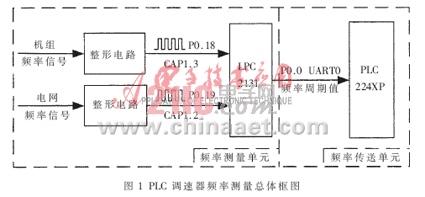

    在水轮机调速器中,机组频率的测量直接关系到调速器整机性能的优劣,而调速器的品质与性能直接影响到电能的品质和水电站的安全可靠运行, 故机组频率的测量是一个非常关键的技术[1]。目前,基于PLC调速器的测频方法主要有单片机测频和PLC本体高速计数模块测频2种方式[2]。PLC基于ARM处理器的LPC2131可编程调速器频率测量总体框图


    取自发电机端电压互感器和电网电压互感器的测频输入信号,经削波、滤波处理后,变成幅度基本不变的稳定波形,再经施密特电路放大整形,得到正负幅值基本相等、占空比约为50%的方波[4];然后,通过光电耦合器将输出的机组频率和电网频率方波信号隔离后分别送入LPC2131微控制器CAP1.3功能捕获引脚P0.18和CAP1.2功能捕获引脚P0.19。CAP1.3和CAP1.2捕获功能设置为上升沿与下降沿同时捕获,即这2个功能引脚上的值由0到1跳变和由1到0跳变都会将当时计数器值输入相应的捕获寄存器中,同时产生中断。对任一路管脚捕获,取出2个相间隔的捕获寄存器值相减,令其差值为N,在计数器频率(时钟频率,令其为Fpclk)已知情况下,可得出2个相间隔捕获点对应时间值,即频率信号周期值:

  根据频率与周期公式f=1/T可求出信号的频率值。对得到的机组频率和电网频率计数器差值采用去极大极小值进行简单的判断滤波后,采用自由口通信协议通过串口UART0将其发送至PLC,在PLC控制器内完成机组和电网频率值计算。
2 测频硬件与软件
2.1 LPC2131微控制器
  LPC2131是PHILIPS公司基于ARM7TDMI-S核、单电源供电及LQFP64封装的微控制器,是基于一个支持实时仿真和跟踪的16/32位ARM7TDMI-S型CPU的微控制器。LPC2131拥有2个符合’550工业标准的异步串行口UART0和UART1,具有以下特性:16字节收发FIFO;寄存器位置符合16C550工业标准;收发器触发点可为1、4、8和14字节;内置波特率发生器;包含使能软件流控制器。LPC2131还带有2个32位可编程定时/计数器,均具有4路捕获和4路比较匹配与输出电路。定时器对外设时钟(pclk)周期进行计数,可选择产生中断或根据4个匹配寄存器的设定,在达到指定的定时值设定时执行其他动作。它的4个捕获输入,用于在输入信号发生跳变时捕获定时器的瞬时值,并可选择使捕获事件产生中断[5]。

[1] [2] [3]  下一页
