CCD微米级圆钢光电测径仪设计
来源:本站整理  作者:佚名  2010-06-07 16:27:18



2.3  显示模块

  由ARM微处理器接收触摸键操作信息并分析要进行何种操作,然后通过串口发送指令给计数通信模块,并从串口接收来自计数通信模块的测量信息。通过LCD触摸屏显示测量信息,也可以通过Flash/RAM存储测量信息和操作界面。

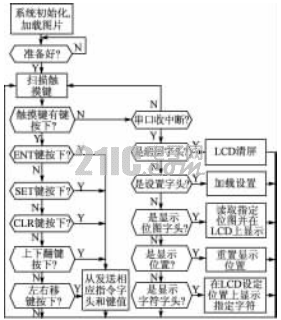

显示模块软件设计流程如图9所示。

按此在新窗口浏览图片
图9  显示模块程序流程

  程序中不断扫描触摸键盘并等待串口中断。若扫描到某个键被按下,则发送相应指令到串口控制计数模块测量;若有串口中断判断相应字头,则控制LCD显示或更新系统设置。

3  系统实现效果

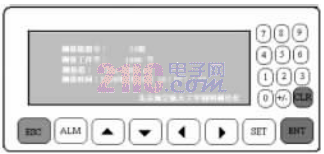

  系统实现效果如图10所示。

按此在新窗口浏览图片
图10  系统实现效果

  系统总体效果良好,体积小且是非接触式测量。测量精度和速度基本满足微米级测量要求,误差在±0.005 mm之间,高于国家生产测量精度标准;人机界面友好,可以很好地满足生产过程中静态或动态测量圆钢的要求。

结语

  本文提出了线阵CCD微米级非接触式圆钢光电测径仪的设计方案,以ARM微处理器和单片机为核心,解决了传统圆钢测径方法中系统的接触式测量的局限,具有结构简单、小型化、非接触、精度高等特点。实验结果表明,该系统实现了CCD非接触式圆钢光电测径,测量结果准确,精度高、稳定性好,且可直接方便地显示测量结果。该系统已经应用于钢厂圆钢生产高标准检测,有较高的实际应用价值。
