2 系统各部分功能及实现
2．1 信号调理电路

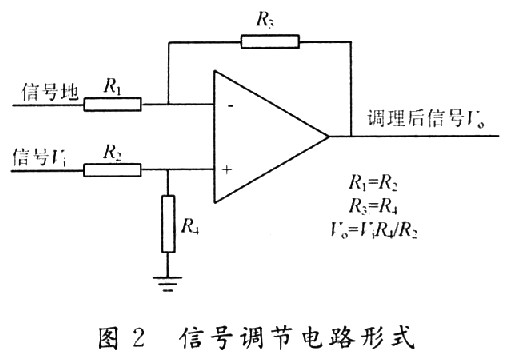

    信号调理电路主要完成被测信号的阻抗匹配和电压变换，设计时信号调理电路均采用差分输入电路形式。针对不同类型的信号，通过调整电阻阻值即可实现信号的衰减、放大或者阻抗匹配，有利于电路形式的模块化和标准化。信号调节电路如图2所示。

    整个信号调理电路采用±12 V供电，根据信号类型将全部模拟信号调理到合适的范围内，以便充分利用A／D的输入动态范围来实现自适应采集。
2．2 采集电路
    采集电路主要包括多路选择器和A／D转换器等，多路选择器采用ADG406，通过级联可以形成46路模拟信号通道，采用±12 V供电，保证调理后的信号不失真通过，12根地址线用来控制模拟信号的切换；A／D转换器采用AD7892-1，其具有±10 V的输入电压动态范围和12位的量化能力，信号输入范围设置为±10 V，控制线用来控制A／D转换器的工作状态，并将转换后的12位数据全部接入FPGA中进行处理。
2．3 时序控制

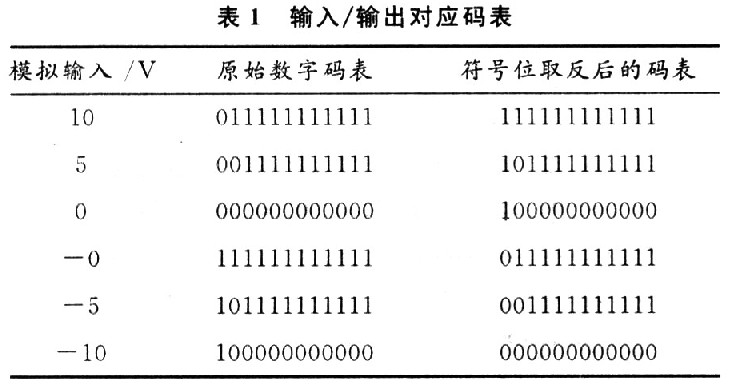

    时序控制通过FPGA程序来实现，主要完成多路选择器的切换，A／D转换器的控制和自适应采集逻辑等功能。对于多路选择器的切换和A／D转换器的控制逻辑，只要注意多路选择器的开关稳定时间和A／D转换器的采样时刻即可完成数据采集。自适应采集就是根据已知模拟信号的类型自动选择A／D的转换器输出码位来实现的。为了便于对后文的理解，表1给出AD7892-l输入／输出对应码表和处理后的码表。

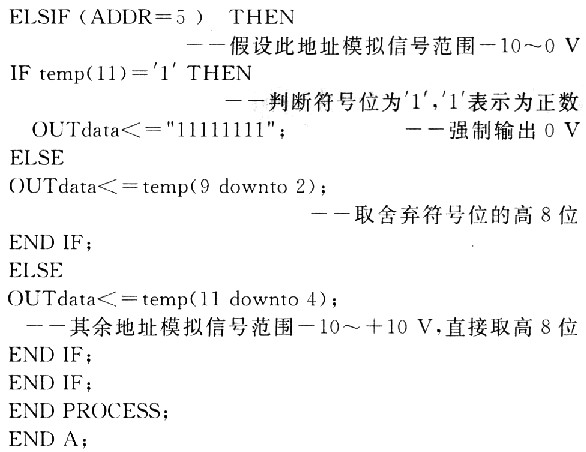

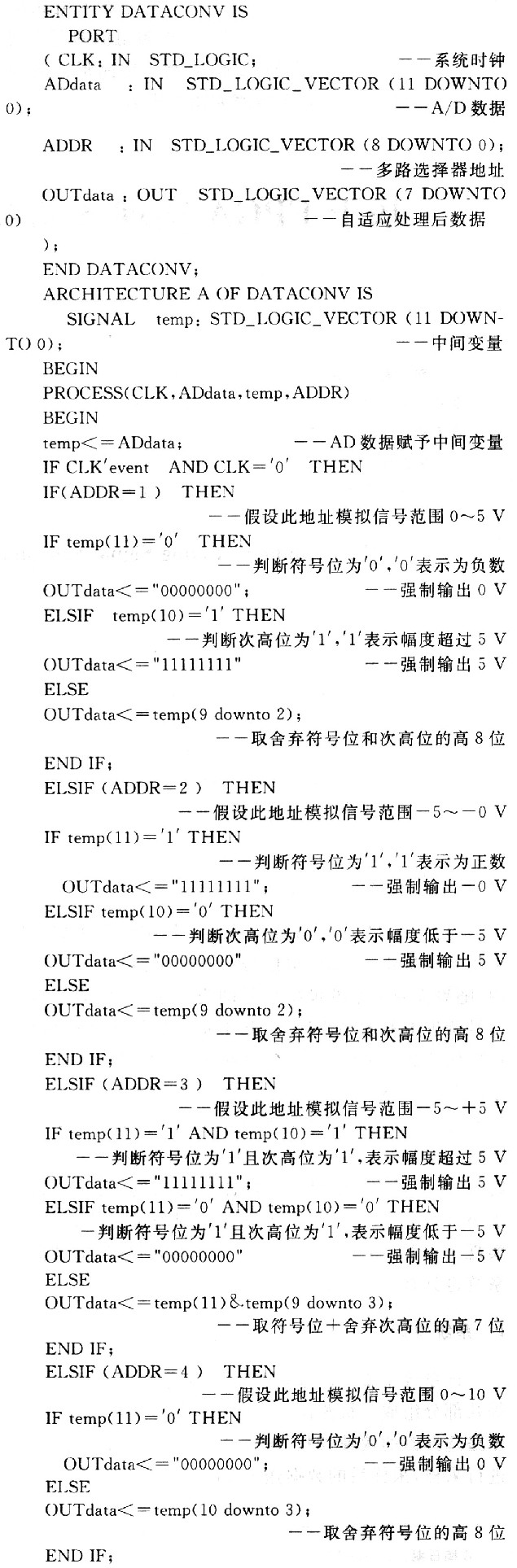

    前面信号调理电路根据模拟信号的类型把信号分别调理到0～5 V，-5～-O V，-5～+5 V，O～+10 V，-10～-0 V，-10～+10 V等范围内，结合表1的内容即可实现对模拟信号的自适应采集，保证信号的采集精度。数据自动转换模块的FPGA程序示例如下：


    通过测试验证，该法是可行的。在不改变任何硬件电路的情况下，通过FPGA程序可有效实现模拟信号的动态量化，确保信号的量化精度。通过数据处理软件即可恢复原始信号，如图3所示。
