FIFO控制电路设计

　　实际电路设计不考虑读写时钟的频率和相位的异同，读写时钟域的电路基于同步电路设计的理念来进行设计，在设计过程中，满足读时钟频率不低于写时钟频率即可。在图4中给出了FIFO控制电路的流程图，下面将对低速传输和高速传输进行详细介绍。

　　低速采集数据传输过程

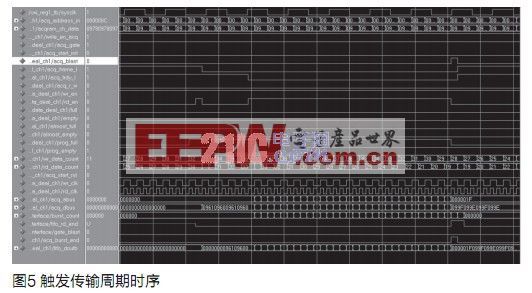

　　在图5给出了低速采集时传输周期时序仿真时序图，在低速采集时，写时钟频率小于读时钟，每次触发长度为FIFO长度的一半。采集结束即剩余数据传输的长度不到FIFO的一半。根据prog_full的设置，在prog_full有效，同时采集门控信号有效时启动触发请求，由于prog_full为写时钟域信号，必须要经过rd_clk同步，源代码如下：

　process(rd_clk,acq_start_rst)
　　begin
　    if acq_start_rst='1'then
　　       prog_full_dly<='0';
　               prog_full_dly1<='0';
   elsif rd_clk'event and rd_clk='1'
   then
           if acq_gate= '1' then
                 prog_full_dly<=prog_full;
                 prog_full_dly1<=prog_
                 full_dly;
else
   prog_full_dly<='0';
　  prog_full_dly1<='0';
　end if;
end if;
end process;

　　当FIFO半满时触发读请求有效，acq_frame_l为低电平，启动采集数据传输请求，地址和数据同时有效，sdram控制器给出应答信号acq_trdy_l，长度由FIFO读写控制电路决定，触发一次的长度为32，即FIFO半满的长度，传输完毕，给出传输结束标志信号acq_blast，一次传输周期结束。采集门控信号结束后，FIFO剩余数据长度不足32，这时候启动门控结束传递进程，触发结束标志由almost_empty决定，当alomost_empty有效时，停止触发。

高速采集数据传输过程

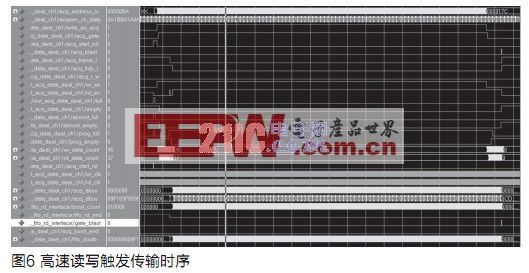

　　在高速采集时，读时钟频率等于写时钟频率，当启动触发传输时，触发传输长度为门控信号长度，直到将FIFO内部数据传输完毕，触发结束标志由almost_empty决定，当alomost_empty有效时，停止触发传输，触发传输过程如图6所示。

　　结语

　　采用高速异步FIFO作为数据采集缓存，应用范围十分广泛。特别是在高速数据采集系统中，在外接存储器时，采集数据首先要经过缓存才能存入外部存储器，采用FPGA自生成FIFO就能够满足要求。本方案充分利用FIFO的特点，通过控制电路优化设计，解决了读写时钟的异同问题，提高了电路的工作效率。
