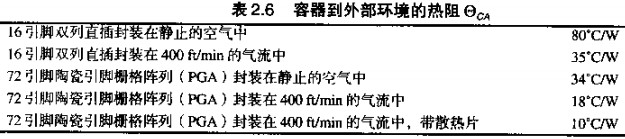

表2.6列出了各种不同封装的θCA（容器到外部的热阻）的一些典型值。外壳附近的空气流速对热的传导具有很大的影响。空气流速作为前提条件与每个封装类型条目一起列出。

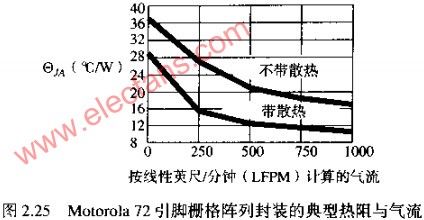

图2.25绘出了MOTOROLA72引脚栅格阵列封装的结到外部环境综合热阻与空气流速的函数关系曲线。从结到外部环境的综合热阻θJA随空气流速的增加而减少，有或没有MOTOROLA推荐的散热片都是如此。两条曲线都包含一个固定数值θJC，为4℃/W多数散热器在散热功效与气流速率的关系曲线中表现出一个相似的增加量。

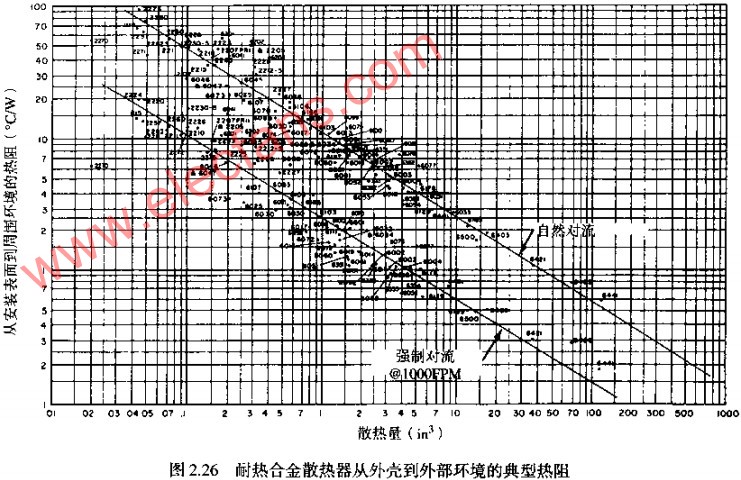

图2.26是显示从容器到外部环境的热阻θCA与散热器体积的离散曲线图，该散热器由美国得克萨斯州达拉斯的THERMALLOY公司生产。两条曲线显示了该公司的散热器分别在静止的空气和气流速度为1000FT/MIN的条件下是如何工作的。该离散曲线的一个必然结论是：与空气大面积接触的材料散失了大量的热能。增加空气流速可以降低热阻，但使用一个较大的散热片降得更多。

离散曲线的斜率约为-2/3。这意味着散热器的功效达到散热量的2/3，与线性尺寸的平方相同。一个散热器在三维方向上的尺寸都增加40%将使热阻下降一半。
