0 引言

在VxWorks的应用系统中，基于flash的文件系统通常都采用DOS+FAT+FTL的结构。

一般情况下，磁盘文件系统大多是基于sector的文件系统，磁盘按照物理上分为柱面、磁盘、扇区，扇区是基于块的文件系统操作的基本存储单位，磁盘的容量都是根据这些数据计算出来的，每个扇区大小通常都是512bytes。

VxWorks文件系统中的DOSFS是MS-DOS兼容的文件系统，可基于块对物理介质进行操作。由于Fish的物理特性，对Flash作基于块(不同于Flash的擦除块)的操作必须由软件作封装实现，这就是TFFS所起的作用。

1 VxWorks文件系统的总体结构

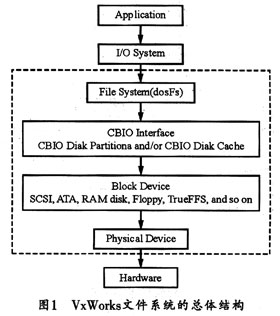

VxWorks文件系统的总体结构以及TFFS在整个文件系统的位置如图l所示。



Tomado下的TFFS文件系统是Tornado的一个可选组件，它可为种类繁多的Flash设备提供一个统一的块设备接口。在Tornado2.2版本中自带的TFFS版本为2.0，在文件系统中，TFFS的功能相当于磁盘驱动，通过TFFS可使上层的DOSFS或RTll文件系统像操作普通的标准磁盘一样来操作Flash。

2 TFFS文件系统的分层

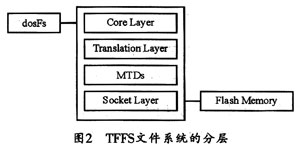

图2所示为TFFS文件系统的分层图。图中的Core Layer内核层可将其他层连接起来协同工作；翻译层主要实现DOS和TFFS之间的交互、管理文件系统和Flash各个物理块的关系，同时支持TFFS的各种功能，如磨损均衡、错误恢复等；MTD层执行底层的程序驱动(map、read、write、erase等)；socket层的名称来源于可以插拔的socket存储卡，主要提供与具体的硬件板相关的驱动。



3 FTL层分析

FTL是TFFS文件系统的核心，它是PCMCIS的一项标准，意思是Flash Translation Laycr Specification，这种类型的文件系统是目前嵌入式系统中最流行的，很多公司都提供这种文件系统的相关解决方案。

PTL为DOS BPB／FAT与Flash之间的中间层，FTL利用现成的基于块的文件系统(例如DOSFS)来实现应用层的操作，实质上就是在Flash设备上模拟磁盘块设备的实现，为基于块的文件系统提供统一的接口。FTL通过以下几步来模拟磁盘驱动：首先是在Flash擦除块之外定义小的读写块(相当于磁盘扇区)；其次是逻辑扇区(对块文件系统如DOSFS呈现的地址)和物理地址(Flash的实际地址)之间的转换；然后管理Flash，使得能在空闲的地方写入数据。其核心就是将DOS上的扇区映射到Flash上去。
