2.2接收数据流程

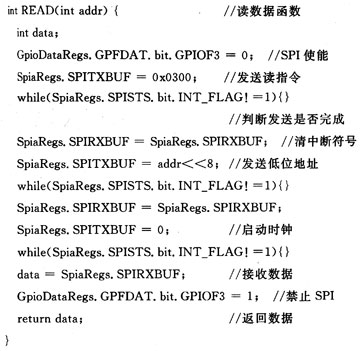

通过SPI读取数据比较简单，只需要依次传送读指令和待读数据的低位地址，就可以在SPISOMI引脚上接收到25LC040中的数据。因为TMS320F2812为主控制器，所以必须先发送一个无意义的数，才能够启动时钟。在SPI状态寄存器(SPISTS)中有一个SPI中断标志位(SPIINT FLAG)，该位是一个只读标志位，由硬件设置。当SPI已经完成数据发送或者接收，正在等待下一步的操作时，SPI中断标志位被置1，若使能SPI中断，将产生一个SPI中断请求。可以通过查询SPI中断标志位来判断数据是否完成接收。若该标志为1，已接收的数据将被放入接收缓冲寄存器SPIRXBUF中，通过读SPIRXBUF寄存器即可得到需要的数据。下面给出接收数据的子程序，其中addr为待读数据的低位地址。



2.3发送数据流程

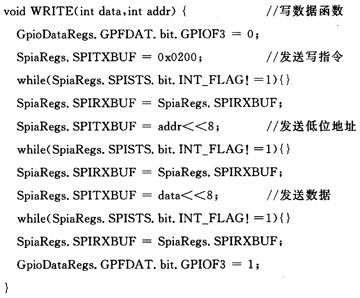

SPI发送数据需要先完成写使能操作，然后依次传送写指令和低位地址，才可以正确地进行数据写入。向SPITXBUF寄存器中写入待发的数据，SPI时钟就会自动启动，数据会由输出引脚顺次传出；数据传送完后，SPI时钟自动停止。也可以通过查询SPI中断标志位来判断数据是否完成发送，若该标志位为1，则可接着发送下一个数据。SPI设置成主模式时，发送完一个数据，必须要空读一下SPIRXBUF寄存器，以清除SPI中断标志位。由于在读取数据的过程中已经包含读SPIRXBUF寄存器，因此在读取数据时不需要再空读SPIRXBUF寄存器。下面给出发送数据程序，其中data为待发送的数据，addr为待发送数据将要存放的地址。



2.4运行效率的提升

25LC040要求在写操作之后有一定的写周期时间来存储数据，其间TMS320F2812对25LC040的所有访问会被忽略。每个器件都有规定的最坏情况写周期时间，可以通过在再次访问25LC040之前插入不小于最坏情况写周期时间的延时等待来确保遵守写周期时间。但是25LC040常常会在最大规定时间内完成写周期，而此时TMS320F2812还在等待，会造成不必要的时间浪费。25LC040内部有一个状态寄存器，其第1位为WIP(Write-In-Process)位，该位是一个只读位，可以显示25LC040是否处在写周期内。当芯片处于写周期时，WIP位置1；当写操作完成时，WIP位立即清零。状态寄存器在写操作期间仍然可读，可以通过读状态寄存器指令(WRSR)来获取状态寄存器的内容，从而得到WIP位的值以判断写周期何时完成，以进入下一步操作。这样就可以减少不必要的等待时间，使运行更加高效。具体的流程如图5所示。



结语

本文在分析TMS320F2812 SPI模块的特点的基础上，描述了SPI各个控制寄存器的作用。通过与EEPROM25LC040通信的实例，给出了SPI口的软硬件设计方法，并对其中需要注意的关键问题进行了分析讨论。
