1.2.2写时序

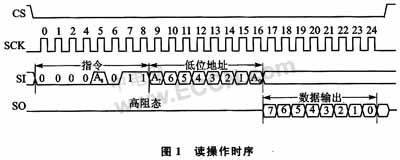

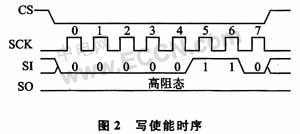

在对25LC040进行任何写操作之前，必须先执行WREN(写使能)指令。写使能指令的操作如图2所示。先使片选信号为低，然后传送写使能指令到25LC040中，指令传送完毕后，必须将片选信号设置为高以完成写使能操作。如果写指令传送结束后没有拉高片选信号，直接进行写操作，那么数据将不会写入到存储阵列中。

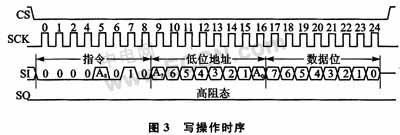

写使能操作完成后，片选信号应该被拉低以进行写操作，时序如图3所示。写指令、写入地址以及写入的数据会被依次传送到25LC040中。若要使数据正确地写入到存储阵列中，片选信号应该在最后一个有效字节的D0位传送完毕后被拉高。



2TMS320F2812的SPI接口设计

TMS320F2812与25LC040的硬件连接如图4所示。TMS320F2812工作在主模式，SPISIMO为主模式下的数据输出接口，连接到25LC040的数据接收端口；SPISOMI为主模式下的数据输入接口，连接到25LC040的数据发送端口；时钟信号SPICLK和片选信号SPISTE均由TMS320F2812产生。写保护引脚WP直接接高电平以确保25LC040总是可以被写入。



2.1 SPI模块的设置

SPI模块的波特率可由如下两种情况计算得出：
①SPIBRR=3～127，波特率的计算公式为：
SPI波特率=LSPCLK／(SPIBRR+1)
②SPIBRR=0～2，波特率的计算公式为：
SPI波特率=LSPCLK／4

LSPCLK是TMS320F2812的低速外设时钟频率；SPIBRR是SPIBRR寄存器的值。将LSPCLK设置成37.5 MHz，25LC040的最大时钟频率为2 MHz，SPI的波特率应该小于2 MHz，即37.5／(SPIBRR+1)≤2，SPIBRR的取值范围为SPIBRR≥18。

通信中将SPISIMO、SPISOMI和SPICLK设置为基本功能SPI口，SPISTE设置为一般I／O口。作为25LC040的片选信号，当主／从控制器进行数据交换时，SPISTE配置成低电平，数据传输结束后再配置成高电平。

TMS320F2812的数据寄存器都是16位的，且接收和发送都是双缓冲的，而25LC040的地址和数据寄存器都是8位的，因此将SPI模块的数据长度设置成8位。发送缓冲寄存器SPITXBUF中的数据以左对齐的方式发送，先发送数据的最高位，因此在发送数据前必须将等待发送的数据放在SPITXBUF的高8位。当要对25LC040进行写使能操作时，写入SPITXBUF的数据应为0x0600。TMS320F2812则是以右对齐的方式来接收数据的，8位的数据被放在SPITXBUF的低8位上。

SPI模块有4种时钟模式：上升沿无延时模式、上升沿有延时模式、下降沿无延时模式和下降沿有延时模式。25LC040是在时钟的上升沿接收数据，下降沿发送数据，所以TMS320F2812的SPI应该配置为上升沿发送数据，下降沿接收数据。
