3．3 电流电压转换电路
RCV420是美国B-B公司生产的一种精密电流电压变换器，它能将4～20 mA的环路电流变换成O～5 V的电压输出。作为一种单片集成电路具有可靠的性能和很低的成本，除具有精密运放和电阻网络外，还集成有10 V基准电压源。在不需要外调整的情况下，可以获得86 dB的共模抑制比和40 V的共模电压输入，在全量程范围内，输入阻抗仅有1．5 V的压降，对于环路电流具有很好的变换能力。

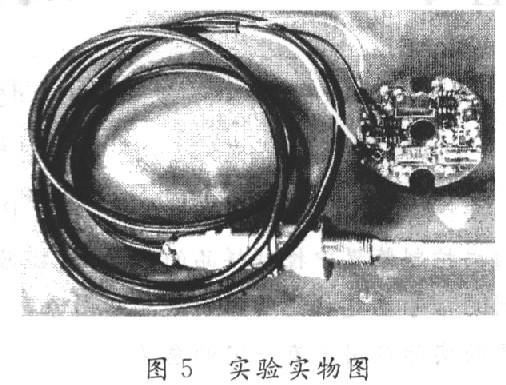

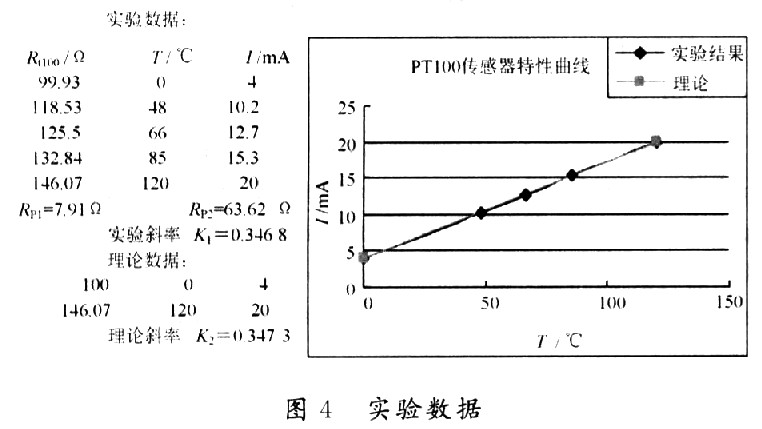

4 实验测试与结论 由于万用表、温度测试仪等测量工具存在误差，很明显，从上面的实验数据分析，实验斜率K1近似等于理论斜率，即在工业误差(-0．5～+0．5 ℃)允许范围内，实验值等于理论值。该设计符合实际要求，如图4所示。图5给出实验实物图。
5 结语
在温度测量系统中，Ptl00铂热电阻被密封在金属棒中，这样使得本温度测量系统不但可以测量室内气体温度，还可以测量油缸内油温、土壤、液体、种子等内的温度，大大提高了温度测量系统的适用范围。采用Ptl00铂热电阻为温度检测元件，可有效降低开发成本，扩大应用。该变送器的电路设计简单方便，实用性好，电路工作稳定、可靠性高。该产品已实际应用于空压机专用变频器温度测量系统中，而且工作稳定可靠。
