3.2 主电路分析

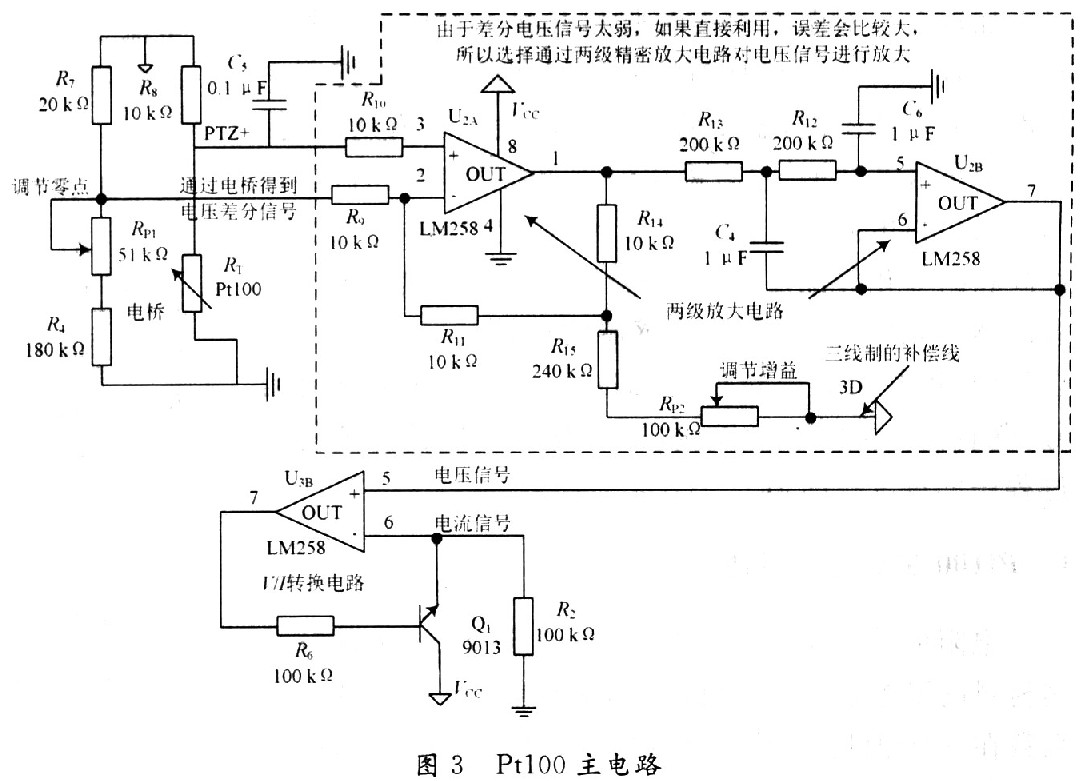

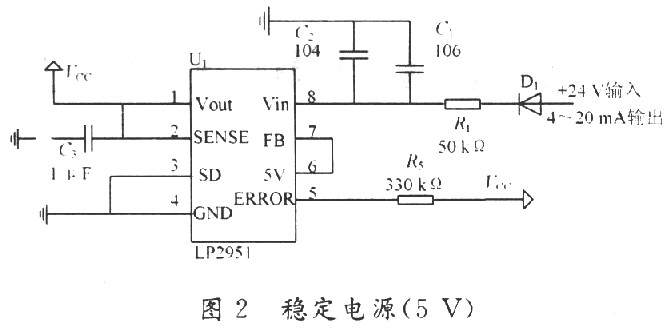

R7,R8,R4,RP1和Ptl00组成传感器测量电桥,为了保证电桥输出电压信号的稳定性,电桥的输入电压由LP2951电源芯片来提供。从电桥获取的差分电压信号通过两级运放放大后,再经过电压/电流转换电路,转换为4~20 mA的标准电流信号输出,因为A/D只能采集电压信号,所以在信号进行A/D采集前,再通过芯片RCV420将4~20 mA转换为O~5 V电压信号。电桥的一个桥臂采用可调电阻RP1,通过调节RP1,可以调整输入到运放的差分电压信号大小,通常用于调整零点。放大电路采用LM258集成运算放大器,为了防止单级放大倍数过高带来的非线性误差,放大电路采用两级放大,其中可调电阻RP2用于调节放大电路的增益。温度在O~+120 ℃变化,当温度上升时,Ptl00阻值变大,输入放大电路的差分信号变大,放大电路的输出电压对应地升高,输出电流也相应变大。实际选用的R8阻值比PtlOO高很多,因此Ptl00阻值变化引起的测量电流变化不大,获得近似恒流法的线性输出。
