1.三端固定式集成稳压器

如果将前述的串联型稳压电源电路全部集成在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。

正电压输出的78××系列，负电压输出的79××系列。其中××表示固定电压输出的数值。如：7805、7806、7809、7812、7815、7818、7824等，指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。79××系列也与之对应，只不过是负电压输出。这类稳压器的最大输出电流为1.5A，塑料封装(TO-220)最大功耗为10W(加散热器)；金属壳封装(TO-3)外形，最大功耗为20W(加散热器)。

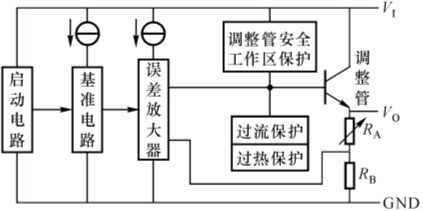

2. 78系列三端集成稳压器内部电路框图

3. 三端集成稳压器的典型应用

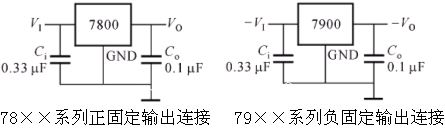

⑴固定输出连接

在使用时必须注意：(VI)和(Vo)之间的关系，以W7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于8V，这样输入/输出之间有3V的压差。使调整管保证工作在放大区。但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。

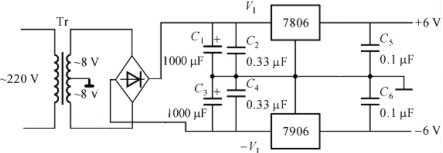

⑵固定双组输出连接

⑶扩大输出电流连接

二极管D以低消T管VBE压降而设置，扩大的输出电流为： absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>，原输出电流是Io，现可以近似扩大β倍。

⑷扩大输出电压范围
