由于普通多媒体音箱都不带耳机输出插孔，需要使用耳机时，要反复插拔声卡输出插座中的插头，带来诸多不便，对此，笔者在这款音箱中设计了一个耳机插座。当耳机没有插入插座中时，插座内部触点闭合，声卡输出的音频信号直接送到功放电路中。当插入耳机时，插座内部触点断开，切断声卡到功放的接线，声卡输出的音频信号直接送到耳机中，音箱中就没有声音输出。
    IC1及周围元件组成缓冲放大级，电路增益=R4/(R1+R2)=50/(10+0.1)≈5倍。为了避免在电脑关机后，在声卡停止工作时，前置放大器输入端悬空，处于高阻抗输入状态，将感应到的50Hz交流电信号送到后级电路放大，从而在扬声器中出现较强的噪声，特设置了22kΩ电阻R25、R26，这样不但可以将输入阻抗限制在22kΩ，避免前置电路工作在高阻抗状态，还可以对50Hz感应信号进行有效的抑制，提高整机信噪比。
    功率放大集成电路采用了NS公司生产的双声道20W高保真功率放大器LM1876。LM1876采用15脚TO-220封装，具有静噪、待机模式功能，其主要电气参数如表2所示.

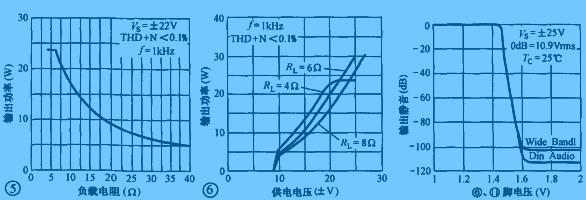

    LM1876的负载范围很宽，在4～30Ω的范围内均能稳定地工作，其输出功率与负载的对应关系如图5所示。LM1876的供电电压范围为±10～±25V，当供电电压降低时，影响的只是输出功率的大小，而对其他指标影响不大，供电电压与输出功率的对应关系如图6所示。LM1876的6、11脚为左／右声道静噪控制端，当这几脚接高电平（高于1.6V）时，LM1876内部电路执行静音操作，切断输出端的音频信号（如图7所示）。因此可以在这些引脚中与正电压之间接一个RC延时网络，使其在开机瞬间为高电平，输出电路无音频信号输出，延时一段时间后，再正常输出，以达到避免开机瞬间输出端电位失谐对扬声器的冲击。在图4中，晶体管VT1、R24、C16、R20、C15即为开机延时网络，调整它们的取值范围，可以改变延时时间的长短，从而获得满意的开机延时时间。

    图4电路中的R11、R16一方面为后级功放电路输入端电阻，决定功放电路的输入阻抗，如R11、R16为22kΩ的电阻，输入阻抗就为22kΩ。另一方面是给集成块内第一级差分放大电路提供一个偏置电流，使其正常工作。需要注意的是R11、R16的取值不可过高，否则会使输出端的中点电位偏高；但也不可过低，否则输入阻抗太低，增大前级电路的功耗，使电路输出增益下降。它们的取值范围应在15～51kΩ之间。
   R12和R14组成一个分压器，与集成块③、⑦脚相连，构成负反馈网络。本电路的放大倍数也由它们决定，放大倍数= (R12＋R14)÷R14=(15K+1.2k)÷ 1.2k=13.5。 因此，只要改变R12、R14的阻值，就可以调整电路的放大倍数，但要注意的是放大倍数应在10倍以上，否则LM1876工作会不稳定。
    R15与C7构成扬声器补偿网络（或者称为茹贝尔网络），可吸收扬声器的反电动势，防止电路振荡。
    C8和C9为电源旁路电容（ByPass旁路电容），起到降低电源高频内阻的作用，防止电路高频自激，使LM1876工作更稳定。
    图4电路中电阻均选用1/4W五色环金属膜电阻，电容除了C15、C16外，其余电容均为WIMA金属化聚丙烯电容。而NE5532则选用美国大S公司的产品（飞利浦公司的产品亦可，单价在10元左右，市面上许多2－3元的不推荐使用）。音量电位器则选用了平价质优的ALPS产品，如果嫌音量调节麻烦，也可以将音量电位器省略，将其用两个20kΩ的电阻串连后代换（LM1876的8脚与13脚分别接在两个电阻的中点）。这样一来，音箱的音量调节就可以通过Wndows操作系统中的“音量控制”来进行调节（双击或者单击显示器右下角的小喇叭图标即可进行调整）。

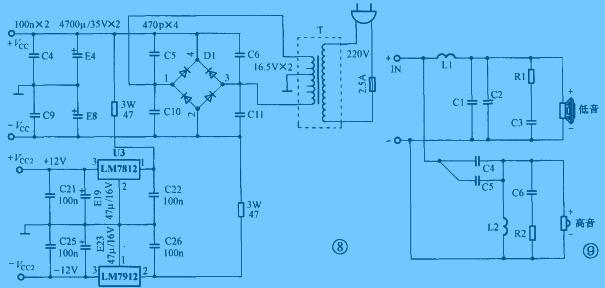

    电源变压器采用输出电压为16.5V×2的黑白电视机电源变压器，电源电路如图8所示。

分频器电路
    图9是该音箱分频器电路图，分频点选在3kHz。由于扬声器是一个感性负载，当通过信号频率不同时，其阻抗变化很大，故在分频器中加入了由R1、C3、R2、C6组成的阻抗校正网络，使分频器的负载阻抗近似为恒定值。分频器所用元器件的参数如表3所示。
    由于功放块LM1876在工作时会有很多热量产生，故需要为其加装散热器。笔者将报废的CPU散热片用电钻打两个小孔后作为功放电路的散热片。装配时，在主音箱的背板上用手锯开一个跟散热器面积相仿的矩形孔，将散热器内壁朝内插人此孔，并用密封胶封死，然后用螺栓将LM1876固定到散热器上即可（电路板要与散热器绝缘）。变压器安装在主音箱（以右声道为例）底部，功放电路安装在音箱内合适的地方即可。主音箱内部填充的吸音棉不能与功放电路中的散热器接触。
