扬声器选择
    本文介绍的扬声器均采用防磁扬声器。高音扬声器采用上海领先音响仪器公司生产的银笛牌YDQG4-12型高音扬声器，该款扬声器采用了进口丝质振膜、磁液冷却系统、全封闭防磁式磁路等一系列Hi－Fi单元采用的技术，使它比常见的低价高音单元拥有更大的功率承受能力，音质更细腻柔美。低音扬声器则采用了南京电声股份公司生产的南鲸牌4英寸喷胶纸盆防磁低音扬声器，型号为110-8SX01。各扬声器技术指标如表1所示。

    本音箱的高、宽、深分别为280mm×120mm×170mm（内部有效容积约3.4L）。板材为厚15mm的中密度板。左右声道音箱前面板尺寸如图1所示。由于音箱体积较小，因此各面板的交接处的连接用普通木螺钉即可胜任。

    倒相孔设在箱体背面上方，长度为68mm，笔者是从直径60mm的PVC工程塑料管截下68mm长的一段代用。由于倒相管在音箱背面，所以摆放时音箱后面板不要紧靠墙壁，要距墙壁等大面积反射面15cm以上。另外需要注意的是要在箱体内部高音扬声器单元后面，用吸音材料（海绵即可）做个护罩（将高音单元后部包围即可），以减少来自低音单元的声波对高音的冲击与干扰，使高音更明亮。
    功放电路安装在右声道音箱中，因此左右两个音箱的后面板布局有较大的差异。倒相管长度以及主音箱侧面视图如图2所示。主音箱背面视图如图3所示。
    两只音箱中有一只安装功放电路作为主音箱，另一只作为副音箱。由于主音箱中需要安装电源变压器，占用了一部分空间，为了保证两只音箱内部容积的一致，可以在副音箱的底部粘贴一块与电源变压器体积相近的木块作为平衡之用。箱体外侧的装饰则要根据个人喜好进行自由选择。

功放电路

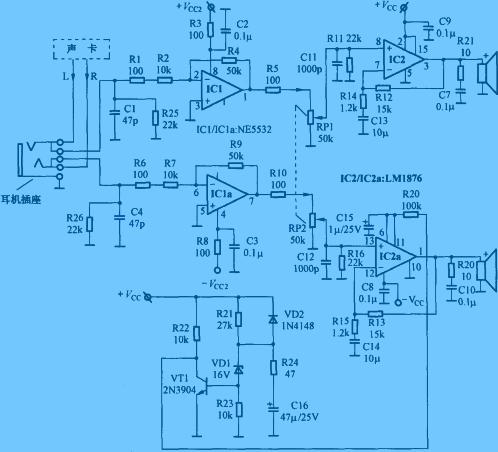

    这款多媒体有源音箱功率较小，用输出功率20W左右的功放机推动就足够了。为了简化电路，本音箱中的功放电路采用了集成电路，具体电路如图4所示。
