引  言

配变监测终端(即配电变压器监测终端，distributiontransformer monitoring terminal)，通过有线或无线的方式与主站进行通信，将采集、计算、分析后的数据上传到主站，实现远程抄表、线损分析、电能质量监测、防窃电以及故障诊断等功能，从而保证了配变监测终端的安全运行，提高了供电企业的管理水平，产生了很好的经济效益和社会效益。同时，配变监测终端作为嵌入式终端产品，当安装的设备程序出现缺陷，或者用户提出新的需求时，需要对终端程序进行远程更新，以保证终端运行的正确性。

本文采用Philips公司的32位微处理器LPC2378进行配变监测终端的开发，并利用该芯片自带的IAP功能实现了终端程序的远程更新。为了降低通信流量和终端的存储空间，本文还将LZW压缩算法应用到程序更新中。

1  LPC2378芯片介绍

LPC2378是一款基于ARM7TDMI-S的32位处理器。它具有512 KB的片内Flash程序存储器、32 KB的静态RAM(SRAM)，以及在系统编程(In-System Programming，ISP)和在应用编程(In-Application Program-ming，IAP)功能。由于程序对内存需求比较大，所以外扩了一片64 KB的SRAM。

通常，程序的下载可通过3种方式实现：

①采用嵌入式实时操作系统。该方法加大了系统对存储容量的要求，增加了硬件和软件成本。

②采用增加外控制烧录系统的方法。该方法同样增加了系统的复杂度和成本，且降低了系统本身的可靠性。

③采用IAP技术。该方法充分利用芯片本身的功能，不增加外围器件，是一种最佳的实现方案。

1.1  LPC2378的FIash扇区

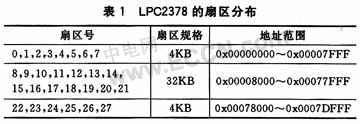

IAP命令以“扇区”为单位进行操作，操作时需要指定扇区号。LPC2378的扇区分布如表1所列。IAP、ISP和RealMonitor程序都位于Boot区，Boot区位于地址0x000TE000～0x0007FFFF处。IAP命令不允许对Boot扇区执行写／擦除／运行操作。



1.2  LPC2378的IAP功能

IAP程序是Thumb代码，位于地址0x7ffffff1。IAP功能可用下面的C代码来调用。
