摘要：为扩展工业控制领域的核心功能并丰富其接口操作，本文提出一种基于AT91RlM9200微控制器的智能化多总线测控模块的设计方法以及系统的构建架构，并给出显示接口的软、硬件解决方案。该模块利用嵌入式系统解决了显示接口实现困难的问题，具有较好的实际应用前景。
关键词：嵌入式技术；MultiBus—CPU模块；显示接口

引言
    MultiBus—CPU模块是基于AT91RM9200微控制器的智能化多总线测控模块。该CPU模块主要实现对下位机的控制，并建立基于Modbus—RTU总线协议的总线通信体系结构，让系统设备可以无缝接入基于Modbus—RTU模式的总线系统，可靠、实时、准确地实现工业现场数据采集、信号输出等功能；同时，提供标准视频接口用于显示16位色图像，提供标准音频输入输出接口用于实现录放音功能。该模块作为嵌入式开发环境的核心，可实现人机界面的交互操作和显示、海量数据的存储、多串口、多USB口、音频信号输入输出、以太网口等接口；运行Linux操作系统，可以快速搭建面向应用的嵌入式应用系统。

1 MultiBus—CPU模块软件设计方案

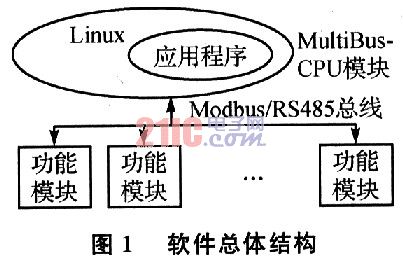

    为了满足实际应用对实时性的要求，MultiBus—CPU模块软件采用了Linux2．6．21操作系统。其中，Linux2．6的内核任务可以被抢占，这一特性使得Linux2．6内核适用于实时系统和嵌入式系统中。驱动程序在Linux环境下进行开发，应用层采用标准的通信协议——Modbus协议，控制设备可以连成工业网络进行集中监控。通过一致的Modbus接口，MultiBus—CPU模块与扩展下位机均可作为对等设备在工业网络中进行对话，使得各个设备无缝接入到工业控制网络中。MultiBus—CPU模块支持现阶段工业测控系统中最常用的以太网(UDP)通信及RS485通信协议。因此，本模块在与其他功能模块进行通信时，采用Modbus—RTU数据通信方式，利用以太网(UDP)／RS485总线进行数据的发送与接收，实现对各功能模块的集中监控。软件总体结构如图l所示。

2 MulitiBus—CPU模块硬件设计方案

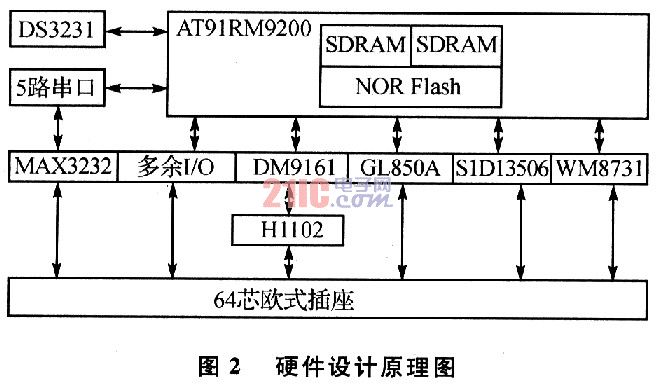

    硬件设计原理图如图2所示。MultiBus—CPU模块选用Atmel公司的AT91RM9200为主处理器，融合了ARM920T ARM Thumb处理器。其工作于180 MHz时性能高达200 MIPS；具备存储器管理单元，可以运行Linux等实时操作系统；具备10／100 Base—T型以太网卡接口，只需外扩一个PHY即可实现以太网通信；具备USB 2．O全速(12 Mb／s)主机双端口，可以扩展键盘、鼠标、U盘等标准外设。

    主处理器AT91RM9200具备5个串口：1个DEBUG串口，设计为RS232接口，可以直接连接PC的串口进行调试；1个RS485接口，可以与其他功能模块的RS485接口组成网络；其余3个串口均设计为RS232接口。
    通过CPU模块的外部总线和Epson公司的S1D13506显示芯片扩展了一个VGA接口，分辨率为640×480，256色。IS41LVl6100为其提供独立显存，容量为1M×16位，支持EDO PAGE模式。
    GL850A芯片是一个低功耗的USB 2．0 HUB控制器，AT91RM9200本身的USB HOST接口通过GL850A芯片扩展为4个USB HOST接口。
DS3231是精度非常高的I2C集成实时时钟。其精度在0～40℃内高达±2 ppm，在-40～85℃内精度可达±3．5ppm；板载电池，掉电后可以保持时间；可为系统提供秒、分、小时、日、日期、月、年等信息，具有自动闰年调整功能。
    WM8731是一个低功耗网络音频编解码器(CO-DEC)，具有输出功率放大器和可编程采样速率设定功能。WM8731芯片通过I2S接口与CPU连接，为CPU模块扩展了音频信号的输入输出接口，使系统具备音频采样功能，音频信号数字化后可以通过以太网传送。
    DM9161为10／100M快速以太网物理层单芯片收发器，H1102为网络隔离变压器，用于实现10／100M自适应的可靠网络传输功能。
    MultiBus—CPU模块通过增加显示控制芯片及其驱动实现了显示接口，系统运行信息可以直接通过VGA显示器显示出来，大大提高了人机交互的可操作性。

3 显示模块硬件设计方案
3．1 接口芯片选择
    接口芯片选用Epson公司生产的大规模显示控制器S1D13506。它是以SEDl354控制器为基础发展起来的具有更多功能的LCD显示控制器，支持全类型、大规模的LCD及CRT／TV显示器。S1D13506内置RAMDAC(Random Access Memory Digital-to-Analog Converter，随机数模转换记忆体)硬件X-Y轴转置二维加速器，共有114个寄存器，可以灵活地设置各种不同的显示方式。
3．2 接口硬件设计

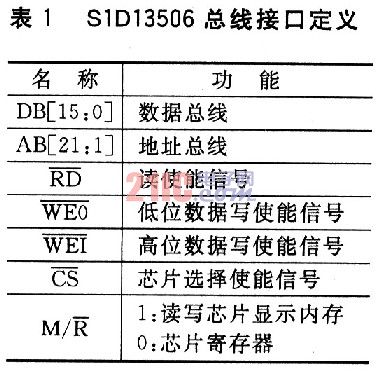

    S1D13506与处理器的接口采用通用类型总线(包括数据总线、地址总线、控制总线)。接口定义如表1所列。芯片所用像素时钟CLKl、CLK2是由同步信号发生器ICSl523来提供的，外接1M×16位的EDO-DRAM IS41LVl6100。
