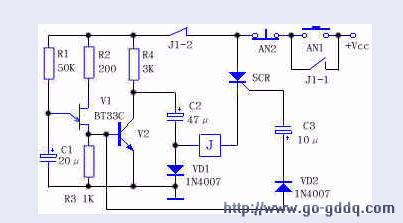

电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。
　　工作原理：如图所示。V1为单结晶体管BT33C，它与R1、R2、R3和C1组成一个张弛式振荡器，SCR为单向可控硅，按下启动按钮AN1后，电路通电，因为SCR无触发电压，所以不导通，继电器J不动作，电源通过R4和VD1给电容C2迅速充电至接近电源电压（VCC-VD1压降）。同时，电源经R1给电容C1充电。数秒后，C1上电压充到V1的触发电压，C1立即通过V1放电，在R3上形成一个正脉冲，该脉冲一路加到V2基极，使V2迅速饱和导通，V2集电极也即电容C2正极近于接地。由于此时C2上充有上正下负的正极性电压，所以C2负极也即J线圈一端呈负电位。R3上的正脉冲另一路经VD2、C3去触发可控硅导通，SCR阴极也即J线圈另一端接近电源电压。这时，J线圈实际上承受约两倍的电源电压，所以J1－1闭合，松开AN1后，J1－1自保。J1－2将V1、V2供电切断，继电器在接近电源电压下工作。
　　图中，AN2为停止按钮，按下AN2，J失电释放，J1－1断开，整个控制电路失电。
　　制作本电路时，一般可取继电器的额定电压为电源电压的1.5倍左右，一般情况下，任何型号的单向可控硅（或双向可控硅）皆可满足本电路需要。V2、C1、C3的耐压视电源电压的高低选取。C2耐压最好不低于电源电压的两倍。
